المشبك سيارة الألومنيوم

من خلال الاستفادة من الليونة المتأصلة في الألومنيوم، يوفر مشبك السيارة المصنوع من الألومنيوم الخاص بنا تخفيضًا ملحوظًا في الوزن لتجميعات خطوط أنابيب السيارات مع الحفاظ على قوة تثبيت ثابتة لتخفيف الحمل الإضافي على الهيكل. يعمل الهيكل خفيف الوزن الأمثل على تقليل وزن السيارة الزائد بشكل فعال ويقلل استهلاك الوقود غير الضروري، مما يجعله مثاليًا لكل من مركبات الطاقة الجديدة وسيارات الوقود التقليدية المعدلة. وفي الوقت نفسه، يمتص قوامه المعدني المرن الاهتزازات الدورية الناتجة عن تشغيل المحركات، مما يمنع تلف البثق الصلب للأنابيب المطاطية المجاورة ويقلل من مخاطر الفشل المحتملة لأنظمة تبريد المركبات وتوصيل الوقود.

خصائص السبائك وتوفير الوزن

يتم تشكيل أجسام مشبك السيارة المصنوعة من الألومنيوم من سبائك الألومنيوم 6061، وهي مادة مختارة لقوتها إلى نسبة الوزن والتي تبلغ حوالي ثلث نسبة الفولاذ الكربوني. يُترجم فرق الكثافة هذا إلى انخفاض يمكن قياسه في الكتلة غير المعلقة عند استخدام مشابك متعددة على طول عادم السيارة أو دائرة سائل التبريد. تتجاوز قوة خضوع الشد عادةً 240 ميجاباسكال بعد المعالجة الحرارية T6، مما يضمن احتفاظ السوار بشكله في ظل الدورات الحرارية المتكررة. بالإضافة إلى ذلك، فإن استطالة السبيكة عند الكسر بنسبة تزيد عن 8 بالمائة تسمح للمشبك بالتوافق مع بيضاوية الأنبوب دون التشقق، وهي ميزة في البيئات عالية الاهتزاز.

حماية السطح والقدرة على التحمل للتآكل

تتلقى المشابك القياسية طبقة أنودة حمض الكبريتيك التي تبني طبقة أكسيد من 10 إلى 15 ميكرون على السطح. يقاوم هذا الغشاء الهجوم الناتج عن أملاح إزالة الجليد على الطرق ومكثفات العادم الحمضية والمواد الكيميائية لتنظيف السيارات. يحاكي مختبرنا التعرض للخدمة لمدة 10 سنوات باستخدام اختبارات التآكل الدوري، وإجراء دورات متكررة من رش الملح، والتجفيف والرطوبة عند 40 درجة مئوية. حتى بعد 60 دورة، لا يُظهر الألومنيوم المؤكسد أي حفر معدنية أساسية. يتم تحقيق الألوان المخصصة من خلال خطوات الصباغة والختم التي تحبس الصبغة داخل هيكل الأكسيد المسامي، مما يوفر مظهرًا ثابتًا عبر سنوات من ضوء الشمس والحرارة.

التصنيع باستخدام الحاسب الآلي وسلامة الأبعاد

يمر كل مشبك بعملية طحن وحفر متسلسلة باستخدام الحاسب الآلي في خلية إنتاج مخصصة. تم تصميم التثبيت لتحديد موقع نقاط مرجعية مصبوبة، مع الحفاظ على التوازي بين نصفي المشبك في حدود 0.1 ملم. بعد التصنيع، تقوم آلة قياس الإحداثيات بفحص استواء سطح التزاوج ومواضع ثقب المسمار على أساس أخذ العينات، في حين يتم التحقق من الأقطار الوظيفية الحرجة بنسبة 100 بالمائة باستخدام مقاييس الانطلاق/عدم الانطلاق مع معايرة NIST القابلة للتتبع. يؤدي هذا المزيج من التحكم أثناء العملية وما بعد العملية إلى تقليل مخاطر سوء محاذاة التجميع في منشأة العميل.

تخصيص OEM

يمكن تحقيق معايرة الحجم وتخصيص لون السطح وفقًا لمعلمات الأنابيب الفعلية للعملاء لمشبك الألومنيوم هذا. يدعم مصنعنا إنتاج العينات للطلبات التجريبية الصغيرة والإنتاج بالجملة بكميات كبيرة بشكل متزامن، مما يلبي متطلبات تغليف العلامات التجارية المختلفة لتجار ملحقات السيارات العالمية.

عرض المنتج

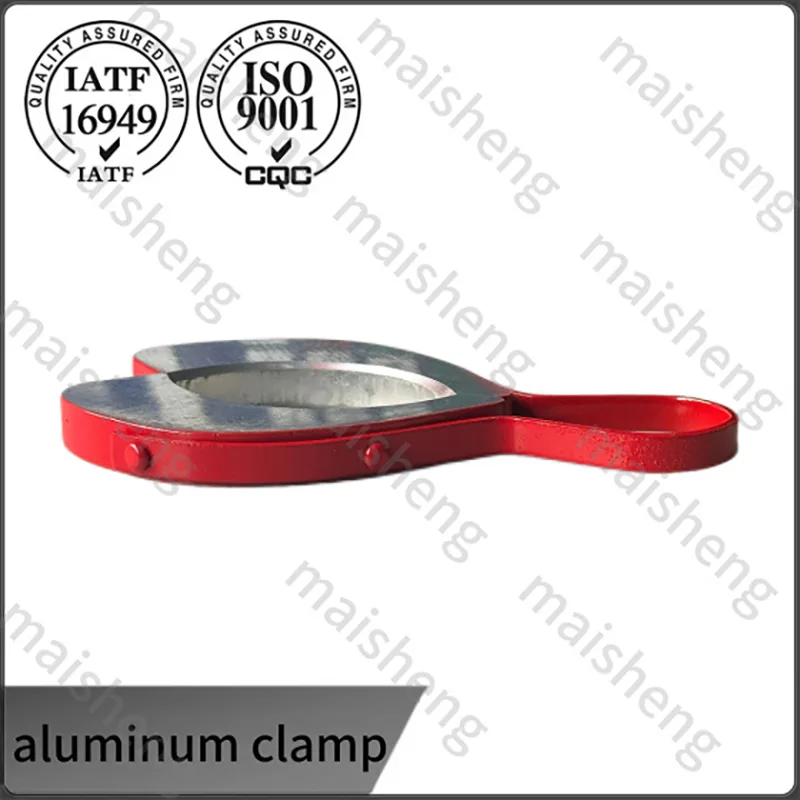

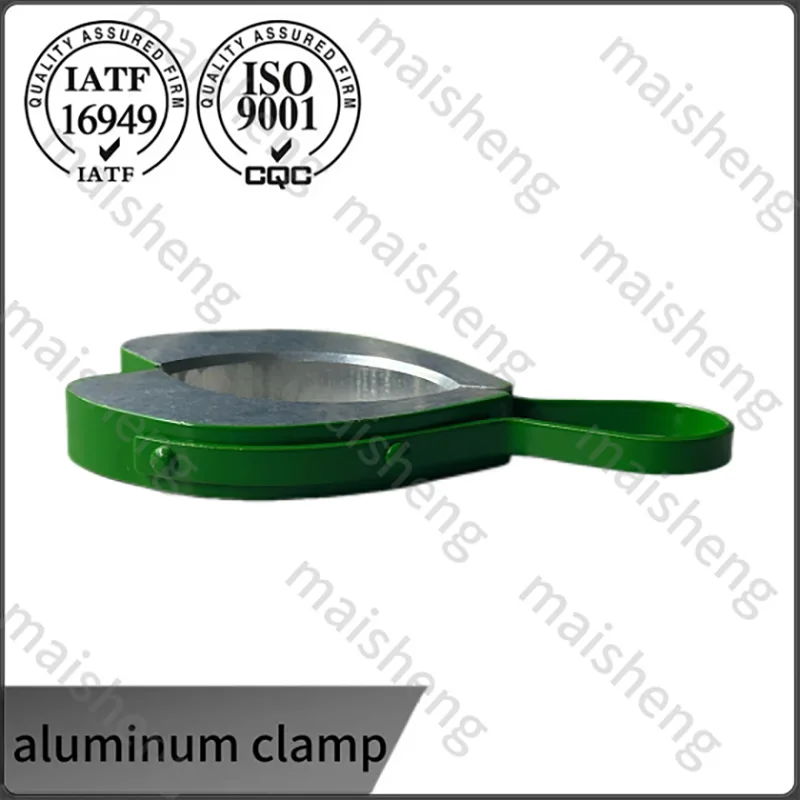

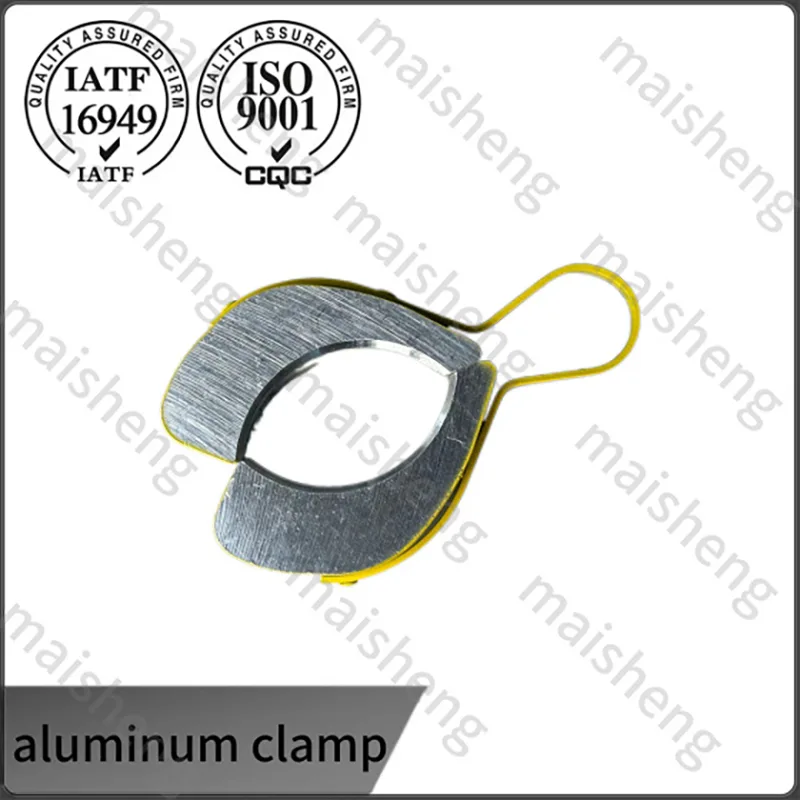

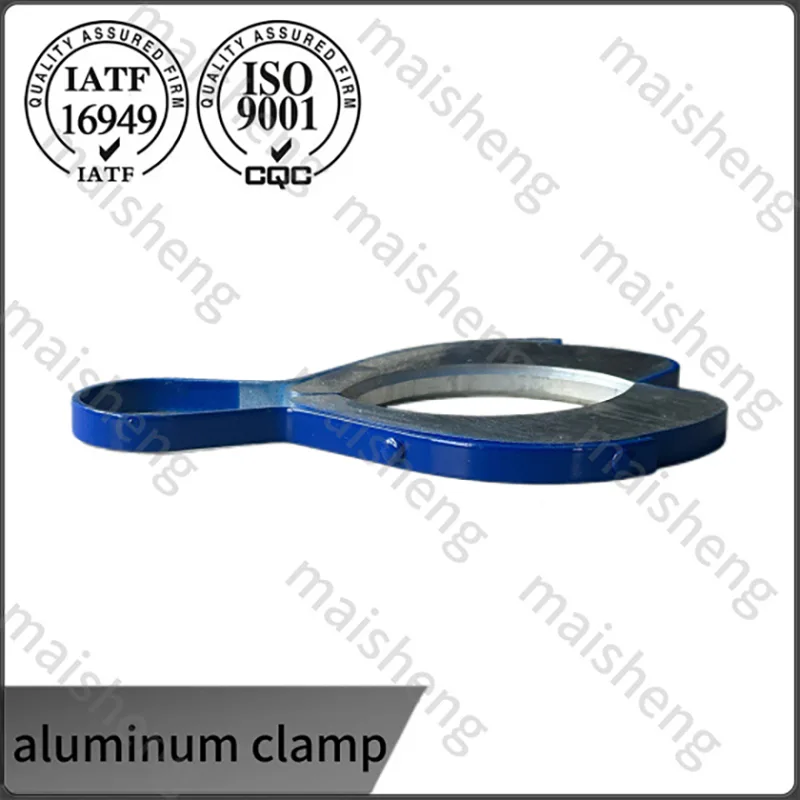

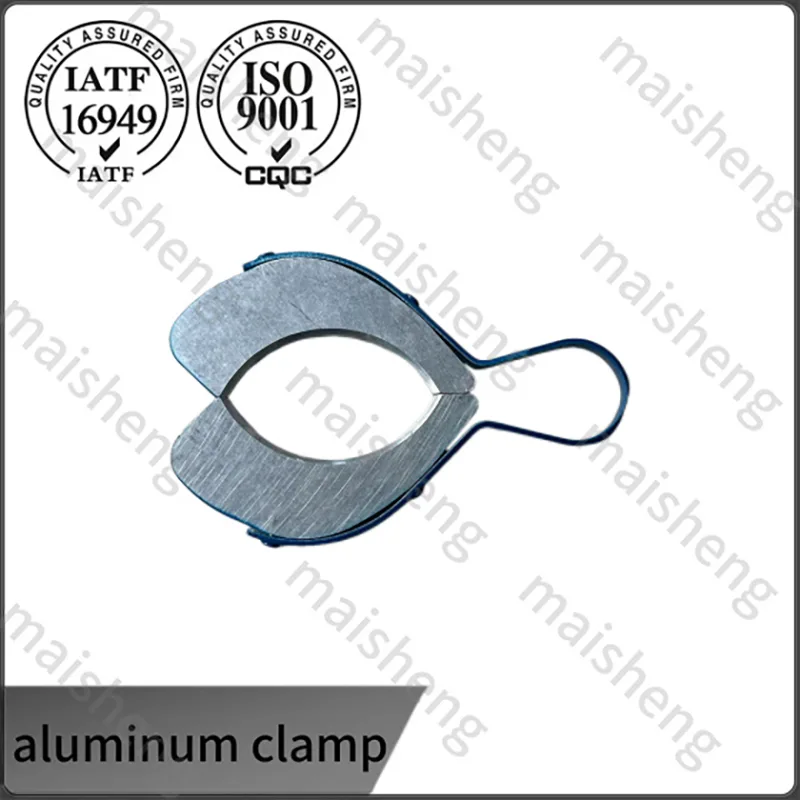

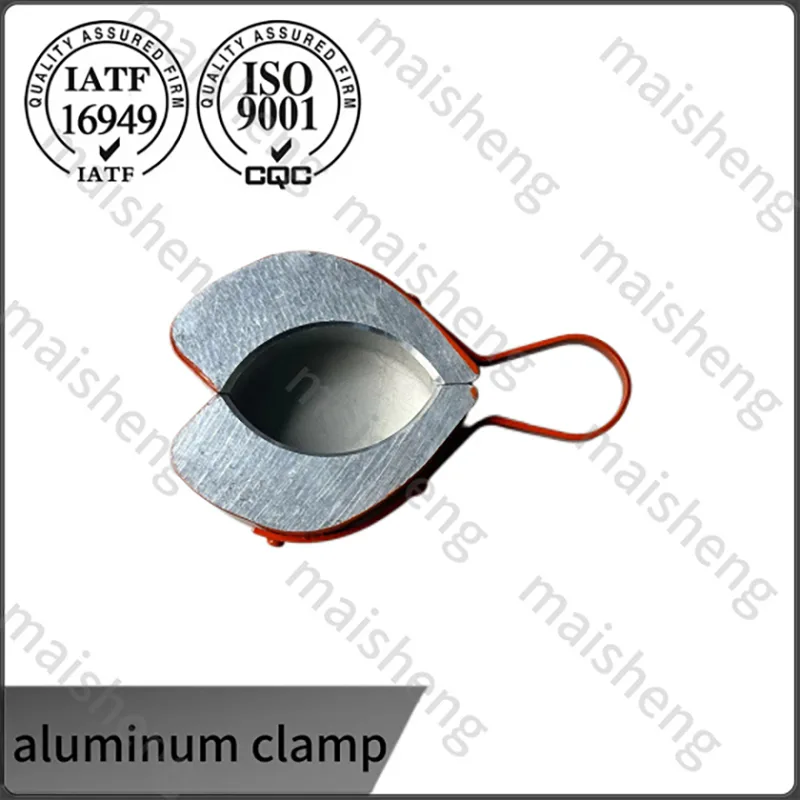

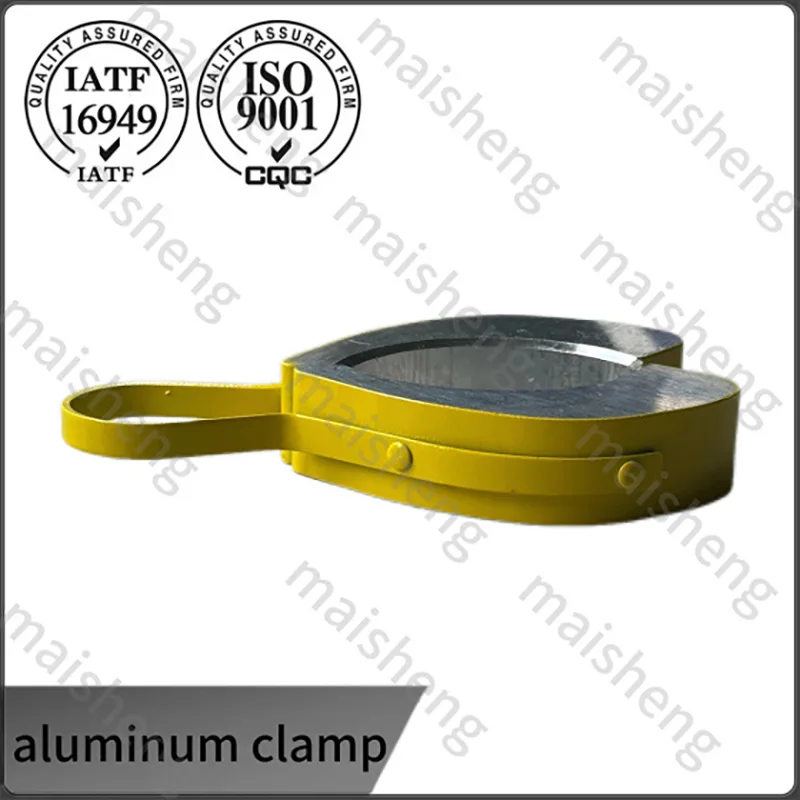

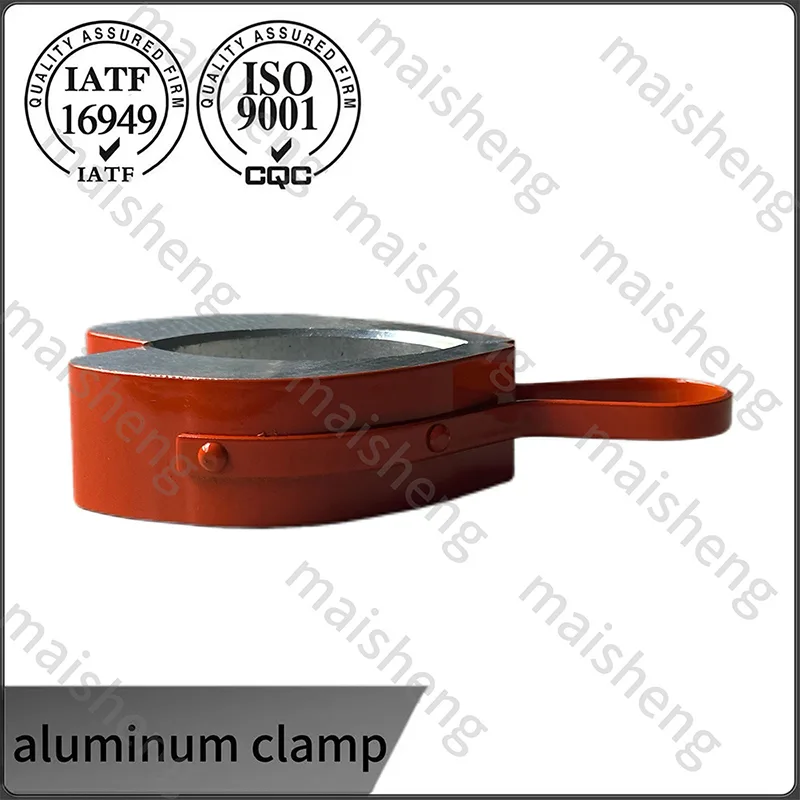

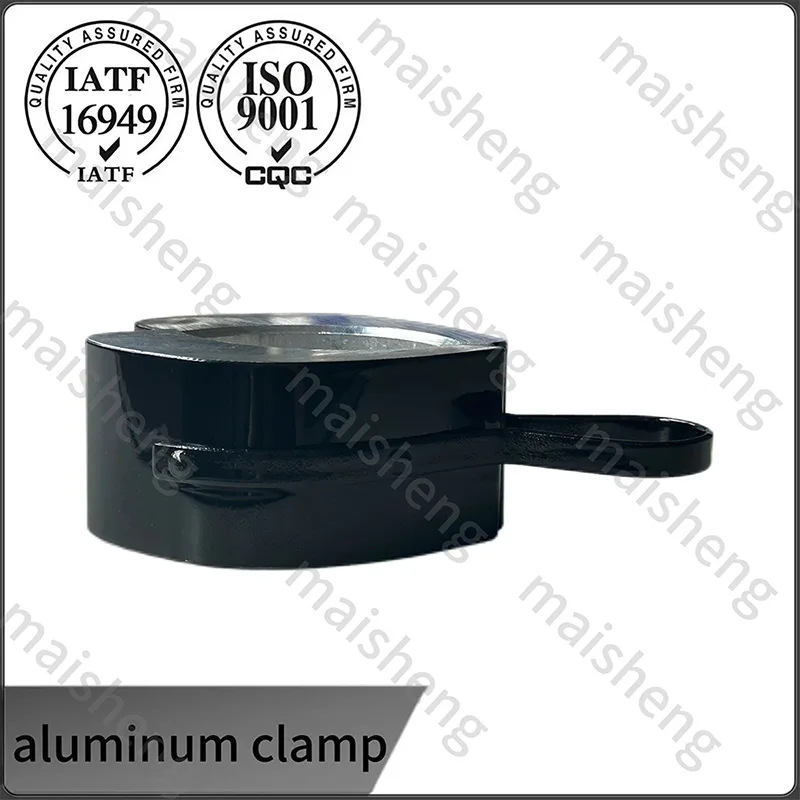

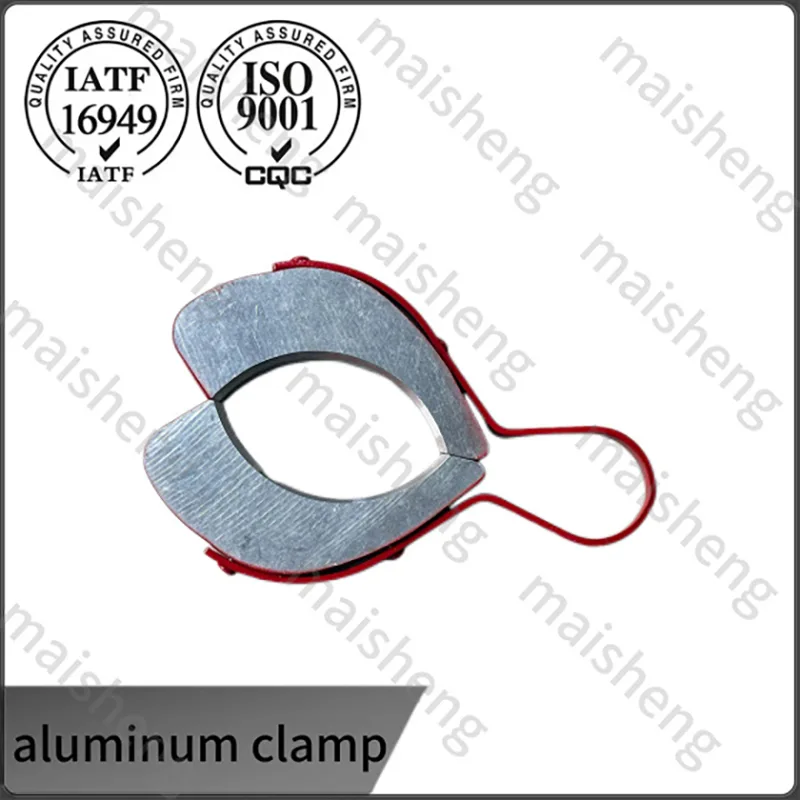

تعرض الصور الحقيقية خيارات الألوان المتعددة والمظهر الخارجي لمشبك الألومنيوم، مما يساعد المشترين على التحقق من أنماط العناصر بشكل حدسي قبل الطلب.

مؤسسة تصنيع الشركة

ومع أكثر من 25 عامًا من الخبرة في تصنيع المكونات وتصديرها، تعمل المنشأة وفقًا للأنظمة المعتمدة IATF 16949. يستفيد إنتاج مشبك الألومنيوم الخاص بنا من سلسلة توريد ذات حلقة مغلقة: السبائك الخام من المصاهر المعتمدة، أو الصب بالقالب الداخلي أو تشكيل أجسام المشابك، والتشطيب باستخدام الحاسب الآلي، وخط الأكسدة، والتجميع النهائي، كلها تتم داخل منطقة صناعية واحدة. يؤدي هذا التكامل الرأسي إلى تقصير المهل الزمنية ويسمح بعلم الأنساب للدفعة الكاملة. تتوفر حزم تقديم PPAP القياسية، بما في ذلك مخطط تدفق العملية، وPFMEA، وخطة التحكم، وتقارير تحليل نظام القياس.

اختبار التحقق من الصحة وبيانات العالم الحقيقي

قبل إطلاق تصميم جديد للمشبك، تخضع النماذج الأولية لنظام اختبار يتضمن تحديد عزم الدوران حتى الفشل، واختبار الاهتزاز وفقًا لمعيار ISO 16750-3 والصدمة الحرارية من 40 إلى 150 درجة مئوية تحت الصفر. يتم قياس قوة التثبيت باستخدام خلايا الحمل المثبتة على مجموعة أنابيب تمثيلية، ويجب أن يحافظ المشبك على 75 بالمائة على الأقل من القوة الأولية بعد تسلسل الاختبار الكامل. لقد تجاوزت تجارب الأساطيل العالمية للمركبات التجارية الخفيفة في الشرق الأوسط وأمريكا الشمالية أكثر من 200,000 كيلومتر دون الحاجة إلى فك المشبك أو مطالبات الضمان المتعلقة بالتآكل، مما يمنح فريقنا الهندسي الثقة في موثوقية المنتج.

التعليمات

1.ما هو مشبك أنبوب عادم سبائك الألومنيوم؟

ج: إن مشبك أنبوب العادم المصنوع من سبائك الألومنيوم عبارة عن مثبت خط أنابيب خفيف الوزن ومقاوم لدرجة الحرارة العالية تم تشكيله عن طريق الصب بالقالب أو التصنيع الدقيق باستخدام الحاسب الآلي لسبائك الألومنيوم 6061/A380. يتم استخدامه خصيصًا لتوصيل وإصلاح وصلات أنابيب العادم لسيارات الركاب ومركبات الطاقة الجديدة ذات المدى الطويل والشاحنات الخفيفة والمركبات الصغيرة المعدلة، وقفل قسمين من أنابيب العادم بإحكام، وعزل نقل الاهتزاز وإغلاق غاز العادم ذو درجة الحرارة العالية.

2. ما هي إشارات السيارة غير الطبيعية التي تشير إلى فشل مشبك عادم سبائك الألومنيوم؟

ج: صوت عادم عالٍ واضح عند موضع وصلة خط الأنابيب أثناء القيادة؛ رائحة عادم مزعجة منتشرة تحت هيكل السيارة؛ دخان الكربون الأسود يفيض من فجوة المشبك عند التسارع؛ تشوه الانحناء المرئي على جسم مشبك الألومنيوم؛ السقوط الكامل وسحق الشيخوخة لحشية الختم المدمجة.

3. ما هو عزم الدوران الموصى به لمشبك الألومنيوم؟

ج: بالنسبة لمثبتات M6، يكون نطاق عزم الدوران من 8 إلى 10 نيوتن متر كافيًا بشكل عام لتحقيق قوة التثبيت المستهدفة دون تشويه جسم الألومنيوم. بالنسبة لمسامير M8، يكون 15 إلى 18 نيوتن متر نموذجيًا. قم دائمًا بتشحيم خيوط الترباس بشكل خفيف وشدها بالتناوب بزيادات صغيرة. في حالة عدم توفر مفتاح عزم الدوران المُعاير، قم بإحكام ربط المشبك حتى يغلق نصف المشبك بالتساوي مع عدم وجود فجوة مرئية، ثم قم بتدوير ربع إلى نصف دورة إضافية. يؤدي الدوران الزائد إلى قطع خيوط الألومنيوم أو تشوه الشريط بشكل دائم.

4. هل يمكن استخدام المشبك مع خراطيم السيليكون أو المطاط؟

ج: نعم، يمنع المحيط الداخلي الناعم والحواف الدائرية القطع إلى مواد خرطوم ناعمة. بالنسبة لوصلات السيليكون، يمكن إضافة ملحق رفيع من الفولاذ المقاوم للصدأ للحماية من مجموعة الضغط المفرط. نوصي العملاء بمشاركة سمك جدار الخرطوم ومقياس التحمل حتى يتمكن مهندسو التطبيق لدينا من التحقق من أن قطر المشبك يطابق القطر الخارجي للخرطوم في موضع الختم.

5. كيف تدعم متطلبات الألوان والعلامات التجارية المخصصة؟

ج: يمكن لخط الأنودة الخاص بنا أن يصبغ المشابك بعشرات الألوان، ونحن نقدم النقش بالليزر أو الطباعة بالشاشة الحريرية لشعارات العلامات التجارية وأرقام الأجزاء. يقدم العملاء مراجع Pantone أو عينات الألوان المادية، ونقوم بإنتاج عينات الموافقة النهائية قبل بدء الإنتاج. يتم فحص تجانس الألوان تحت حجرة الإضاءة وفقًا للمعايير الرئيسية لكل شحنة، ويتم اختبار الالتصاق باستخدام طريقة الشريط المتقاطع.
