لوحة صمام سبائك الألومنيوم

لقد تم تصنيعها لتناسب المتطلبات المتنوعة لتجميع المحرك، حيث تخضع لوحة الصمام المصنوعة من سبائك الألومنيوم لمعالجة تخفيف موحدة لتحسين الصلابة الهيكلية ضد تقلبات الضغط المتكررة. يعمل تشطيب السطح الأملس على التخلص من النتوءات التي قد تلحق الضرر بالمكونات الداخلية أثناء الحركة الترددية. يقوم مصنعنا بالتحقق من العينات قبل الإنتاج الضخم ويتحقق من الاستواء واحدًا تلو الآخر بعد المعالجة، مما يحافظ على دقة المطابقة المستقرة لاستبدال ما بعد البيع وتجميع المعدات الأصلية.

تكوين السبائك وعملية التقسية

تبدأ اللوحة كصفائح من سبائك الألومنيوم 6061، تم اختيارها لمحتواها المتوازن من السيليكون والمغنيسيوم الذي يتيح استجابة موثوقة للتصلب الناتج عن هطول الأمطار. تتم معالجة الفراغات بالمحلول عند درجة حرارة 530 درجة مئوية في فرن هوائي يتم التحكم فيه، ويتم الاحتفاظ به لمدة 45 دقيقة، ثم يتم إخماده في الماء عند درجة الحرارة المحيطة. يتبع التعتيق الاصطناعي درجة حرارة 175 درجة مئوية لمدة ثماني ساعات، مما يؤدي إلى تكوين رواسب Mg2Si الدقيقة في جميع أنحاء بنية الحبوب. ينتج هذا المزاج T6 قوة شد تقترب من 310 ميجا باسكال وصلابة برينل أعلى من 95 HBW، مما يمنح اللوحة الصلابة الميكانيكية لتحمل تأثيرات فتح الصمام المتكررة دون تشوه البلاستيك. يتم إخضاع عينات عشوائية من كل دفعة تقادم لقياس التوصيلية الكهربية باستخدام معدات التيار الدوامي، مما يضمن تشبع دورة الترسيب بالكامل قبل انتقال الأجزاء إلى التصنيع.

إعداد السطح والتحكم في الأزيز

بعد المعالجة الحرارية، يتم قطع الأسطح الفارغة على كلا الوجهين لإزالة الطبقة منزوعة الكربنة وتحقيق سمك بداية ثابت. يتم إجراء عملية إزالة الأزيز باستخدام مزيج من التقليب الاهتزازي والتنظيف اليدوي تحت التكبير، لاستهداف حواف المنفذ وحواف فتحات المسامير حيث يمكن أن تنفصل الأزيزات المتبقية وتلوث دائرة زيت الضاغط. يتحقق فحص جهاز العرض الجانبي بمقياس تكبير 20x من أن جميع أنصاف أقطار الحواف تقع ضمن حدود 0.1 إلى 0.2 ملليمتر، مما يؤدي إلى التخلص من عوامل زيادة الضغط. تبقى خشونة السطح النهائية، التي يتم قياسها باستخدام مقياس تعريف قلم الاتصال عبر ممرات الختم، أقل من Ra 0.8 ميكرون. تسمح هذه الهضبة لقصبة الصمام بالجلوس بشكل متساوٍ وتقليل مسارات التسرب أثناء شوط الضغط.

مواصفات المنتج

لوحة الصمام المصنوعة من سبائك الألومنيوم من سلسلة VP057، المتطابقة مع مكونات الختم المطاطية عالية الجودة، هي مكون أساسي مصمم بدقة تم تطويره خصيصًا لأنظمة تبريد السيارات، مما يضمن التشغيل المستقر والفعال لمجموعة التبريد بأكملها.

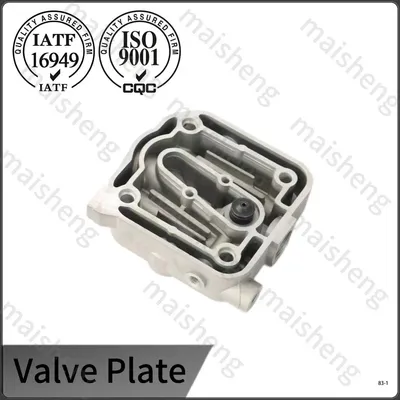

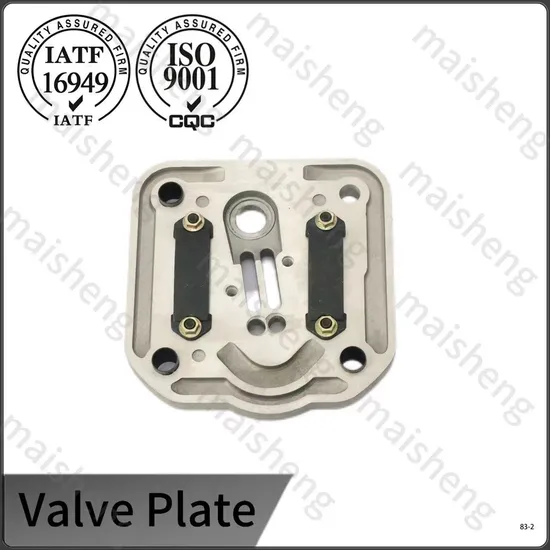

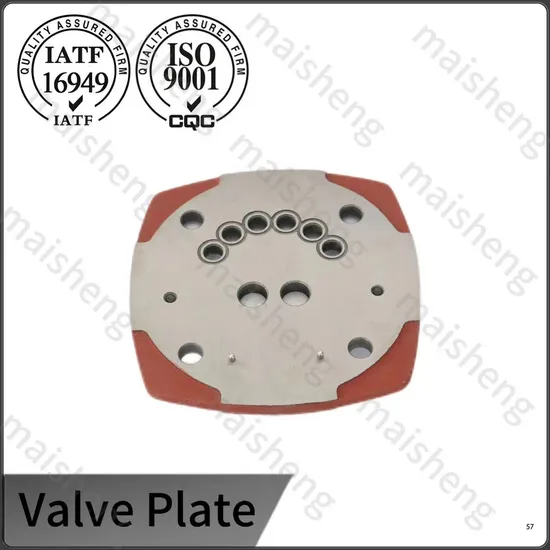

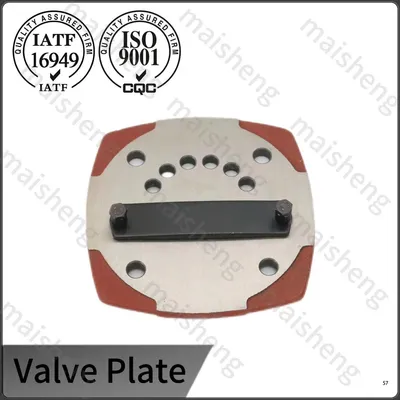

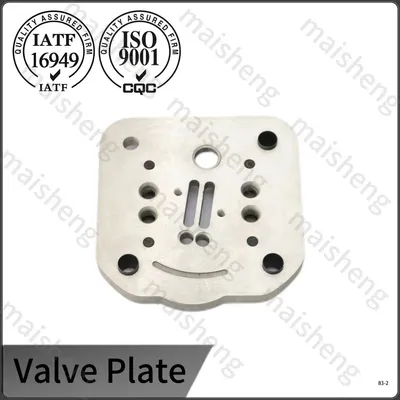

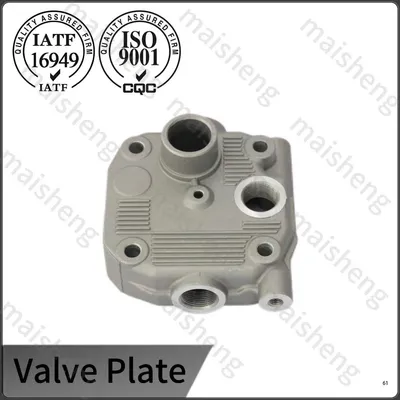

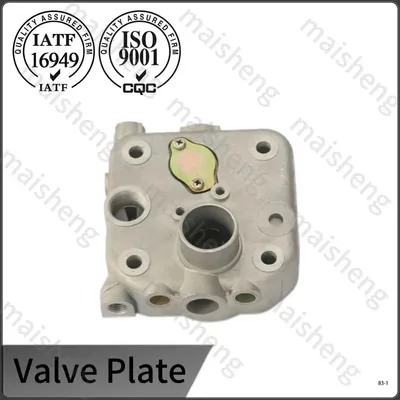

المزيد من لوحة صمام سبائك الألومنيوم

تُظهر لوحة الصمام المصنوعة من سبائك الألومنيوم الدقيقة سطحًا أملسًا وتحملًا دقيقًا للأبعاد بعد المعالجة الصارمة.

قياس الأبعاد وتتبع الكمية

يتم فحص التسطيح على كل قطعة باستخدام مصدر ضوء الصوديوم أحادي اللون ومسطح بصري ذي دقة معروفة. يجب أن يُظهر نمط هامش التداخل الناتج أشرطة مستقيمة ومتوازية بدون حلقات مغلقة، مما يشير إلى انحراف إجمالي أقل من 5 ميكرون. يتم التحقق من المسافات المركزية للثقب على جهاز قياس إحداثي في ​​غرفة يتم التحكم في درجة حرارتها، مع الإشارة إلى المظهر الجانبي الخارجي باعتباره المسند الأساسي. يتم تسجيل الأبعاد الحرجة في قاعدة بيانات التحكم في العمليات الإحصائية، حيث يتم تعيين حدود التحكم عند زائد أو ناقص ثلاثة انحرافات معيارية. تتلقى كل لوحة معرف دفعة محفورًا بالليزر يرتبط بشهادة المواد الخام، وسجل المعالجة الحرارية، وإصدار برنامج التصنيع وصورة التسطيح البصري. يظل مسار السجل هذا، الذي تتم إدارته بموجب نظامنا المعتمد IATF 16949، متاحًا طوال عمر المنتج بالكامل ويدعم طلبات وثائق OEM PPAP.

خبرة الشركة وخبرة نظام التبريد

ومع أكثر من 25 عامًا في إنتاج مكونات السيارات الدقيقة، اكتسبت المنشأة معرفة تطبيقية واسعة النطاق خاصة بديناميكيات صمامات الضاغط. يحتفظ مهندسونا بمكتبة مرجعية للترددات الطبيعية لصمام القصب ومتطلبات ضغط المقعد لنماذج الضاغط الشائعة، مما يسمح بتحديد الأبعاد السريعة للوحة التي تتجنب الثرثرة الرنانة ضمن نطاق سرعة تشغيل المحرك. نفس خلية التصنيع التي تنتج أوعية الزيت وأغطية التوقيت المصنوعة من الألومنيوم بموجب شهادة IATF 16949 تتعامل مع تصنيع لوحة الصمام، مما يضمن تطبيق عناصر التحكم في العملية مثل مراقبة تركيز سائل التبريد وتتبع عمر الأداة ودراسات تكرار المقياس أثناء العملية بشكل متسق. عندما يتم تقديم تصميم لوحة جديد للإنتاج، يتم تجميع ومراجعة تقرير فحص المادة الأولى ودراسة القدرة مع عينة لا تقل عن 100 قطعة قبل إصدار السلسلة.

التعليمات

1. ما هي خطوات التشغيل القياسية المطلوبة لتركيب لوحة الصمام المصنوعة من سبائك الألومنيوم؟

ج: قم بتنظيف أسطح تركيب الأسطوانة ورأس الأسطوانة جيدًا لإزالة رواسب الكربون والحطام المعدني والأوساخ المتبقية؛ قم بتثبيت قصب السحب والعادم وفقًا لاتجاه تدفق الهواء، ثم ضع لوحة الصمام في الاتجاه الأمامي الخلفي الصحيح؛ ربط مسامير التثبيت بشكل عرضي على مراحل متعددة وفقًا للعزم المحدد في دليل المعدات؛ أكمل تجميع رأس المضخة وقم بإجراء اختبار ضيق الهواء الخامل قبل التشغيل الرسمي.

2. ما هي إشارات التشغيل غير الطبيعية التي تشير إلى تلف لوحة صمام سبائك الألومنيوم؟

ج: لا يمكن لضاغط الهواء الوصول إلى ضغط العمل المقدر ويعمل بدون توقف لفترة طويلة؛ صوت هسهسة مستمر واضح لتسرب الهواء عند مفصل رأس المضخة؛ تأثير معدني حاد ضوضاء غير طبيعية أثناء الضغط؛ ترتفع درجة حرارة رأس المضخة بسرعة بعد بدء التشغيل مع ظهور رائحة محترقة؛ ينخفض ​​حجم الهواء الخارج بشكل حاد وتفتقر الأدوات الهوائية إلى الطاقة.

3. ما هي الفترة الزمنية الموصى بها لاستبدال لوحة الصمام في الضاغط الذي يتم صيانته بانتظام؟

ج: بالنسبة لضواغط تكييف الهواء في سيارات الركاب، يتم عادةً فحص لوحة الصمام بعد مسافة 60,000 كيلومتر أو 36 شهرًا، أيهما يأتي أولاً. قد تتطلب مركبات الأساطيل العاملة في بيئات شديدة الغبار أو الملح الساحلي إجراء فحص على مسافة 40.000 كيلومتر. يحدد قياس استواء اللوحة وفجوة رفع القصب أثناء الخدمة ما إذا كانت هناك حاجة إلى الاستبدال؛ يجب تجديد اللوحة التي تحتوي على أكثر من 0.01 ملم من الطبق أو مع علامات تأثير مرئية على شريط الختم لاستعادة أداء الضخ الكامل.

4. كيف يتعامل المصنع مع تصميمات الألواح المخصصة لنماذج الضاغط القديمة؟

ج: يمكن للعملاء توفير عينة أصلية أو رسم تفصيلي للأبعاد. تتضمن عملية الهندسة العكسية لدينا مسحًا ثلاثي الأبعاد للوحة العينة، وإنشاء نموذج CAD والتحقق من الأبعاد الوظيفية المهمة وفقًا لتخطيط أسطوانة الضاغط. يتم بعد ذلك تصنيع دفعة أولية مكونة من خمس إلى عشر لوحات، واختبارها من حيث التركيب والتسطيح، وإرسالها إلى العميل للتجميع التجريبي. بمجرد الموافقة على النموذج الأولي، يتم تثبيت الأبعاد النهائية ومواصفات تشطيب السطح في خطة التحكم في الإنتاج، ويتم أرشفة مجموعة التركيبات والأدوات المخصصة للطلبات المتكررة.
