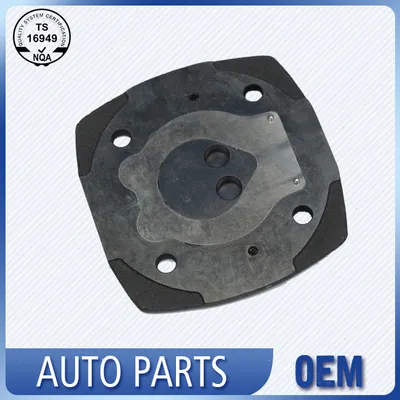

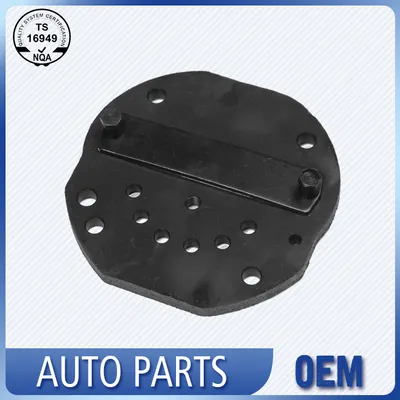

لوحة صمام تعدين المسحوق

تعتمد لوحة صمام ميتالورجيا المساحيق ضغط المسحوق الناضج وحرفية التلبيد المصممة خصيصًا لمتطلبات مطابقة ضاغط هواء السيارات. تعمل البنية المجهرية الداخلية المتجانسة بشكل فعال على تخفيف تركيز الضغط الجزئي الناتج أثناء دورات فتح وإغلاق الصمامات المتكررة، مما يقلل من خطر التشوه الموضعي تحت الضغط المتناوب المستمر. يتم فحص كل قطعة نهائية للتأكد من استواءها وتحمل موضع الثقب بما يتماشى مع معايير فحص ملحقات السيارات، والتكيف مع متطلبات التجميع الفعلية المتنوعة لاستبدال ما بعد البيع ومطابقة الملحقات المنتظمة لأنواع متعددة من المركبات.

مقاومة الإجهاد

تتميز لوحة صمام ميتالورجيا المسحوق ببنية داخلية موزعة بالتساوي مكونة من تلبيد المسحوق، والذي يشتت ضغط الضغط المتناوب الناتج عن فتح وإغلاق الصمام المتكرر في ضواغط الهواء. تتجنب هذه السمة الهيكلية تراكم الضغط الجزئي بعد ساعات طويلة من التشغيل الدوري وتقلل من احتمالية الانحناء المحلي أو التشوه تحت الضغط الديناميكي المستمر، مما يحافظ بشكل فعال على كفاءة الضغط العادية لمجموعات ضواغط السيارات تحت أحمال القيادة اليومية.

اختيار المسحوق والتحكم في التلبيد

المادة الأولية عبارة عن مسحوق حديد مذري بالماء ممزوج بنسبة 2 بالمائة من النحاس و0.8 بالمائة من الجرافيت، وهي تركيبة تم اختيارها لقدرتها على تكوين بنية مجهرية بيرليتية بمراحل غنية بالنحاس مشتتة أثناء التلبيد. يتم إجراء الضغط باستخدام مكبس هيدروليكي بقوة 600 ميجا باسكال، مما يمنح المتماسك الأخضر تجانسًا كافيًا للكثافة من أجل انكماش يمكن التنبؤ به. تتم عملية التلبيد في فرن حزام شبكي تحت جو من النيتروجين والهيدروجين عند 1120 درجة مئوية لمدة 25 دقيقة، مما يسمح للنحاس بالذوبان والتسلل إلى حدود جسيمات الحديد. تعمل آلية تلبيد الطور السائل هذه على إغلاق المسامية المتبقية وترفع الكثافة النهائية فوق 6.9 جرام لكل سنتيمتر مكعب، بينما توفر شبكة الجسيمات المتشابكة قوة الكلال اللازمة لملايين دورات الصمامات. يتم استخراج عينة الصلابة من كل حمل فرن ويجب أن تصل إلى 60 إلى 80 HRB، مما يؤكد أن المظهر الحراري يظل ثابتًا طوال الدفعة.

توافق التطبيق

تم تصميم لوحة صمام تعدين المسحوق بالإشارة إلى معلمات تركيب ضاغط الهواء السائدة للركاب العاديين والمركبات التجارية الخفيفة. تغطي المواصفات الناضجة المتعددة معظم متطلبات الاستبدال ما بعد البيع، ويمكننا تعديل المعلمات الهيكلية بشكل معتدل لتناسب نماذج الضاغط الخاصة وفقًا للمعلومات الفنية التفصيلية للعملاء.

التسطيح والتحقق من الأبعاد

بعد التلبيد، تخضع الألواح لعملية طحن قرصية مزدوجة تجعل كلا الوجهين ضمن تحمل تسطيح يبلغ 5 ميكرون وتوازي يبلغ 0.02 ملم. يتم الحفاظ على خشونة السطح أقل من Ra 0.8 ميكرون، مما يقلل من مسارات تسرب الغاز عندما يجلس صمام القصب على اللوحة. يتم قياس عينة من كل دفعة طحن على مقياس تداخل الضوء الأبيض للتأكد من أن نسيج الهضبة خالي من الخدوش الاتجاهية. يتم بعد ذلك فحص مواضع الثقب على نظام قياس الرؤية باستخدام الإضاءة الخلفية، مع الرجوع إلى مسند القطر الخارجي، وأي انحراف في مركز الثقب أكبر من 0.05 ملم يؤدي إلى تصحيح إزاحة الأداة بشكل فوري. تتضمن المراجعة النهائية قبل التعبئة فحصًا يدويًا للاستواء باستخدام مصدر ضوء أحادي اللون ومسطح بصري، مما يضمن عدم وصول أي لوحة ذات قوس قابل للاكتشاف إلى العميل.

القدرة على العملية وخلفية الشركة

يتم الإنتاج داخل نفس المنشأة المعتمدة IATF 16949 التي قامت بتصنيع أجزاء محركات السيارات الدقيقة لأكثر من 25 عامًا. تحتفظ خلية تعدين المساحيق بمخططات إحصائية للتحكم في العملية فيما يتعلق بالكثافة والصلابة والأبعاد الحرجة، مع هدف Cpk يبلغ 1.33 أو أعلى على التسطيح وموقع الثقب. يتم الحفاظ على سلسلة نسب الدفعة بدءًا من رقم دفعة المسحوق الوارد وحتى سجل فحص اللوحة النهائية، مما يسمح بتتبع أي انحراف تم العثور عليه أثناء التدقيق الميداني إلى دورة الضغط المحددة ودورة الفرن. بالنسبة لبرامج ضاغط OEM، نقدم حزمة PPAP كاملة تتضمن مخطط تدفق العملية، وPFMEA، وخطة التحكم ودراسة القدرة الأولية، إلى جانب شهادات تكوين المواد وتقارير الكثافة الملبدة.

المزيد من قوالب لوحة صمام الحديد الزهر

التعليمات

1. ما هي القيود الكامنة في لوحات صمام تعدين المسحوق؟

ج: إن الاكتناز الهيكلي أضعف من الحديد الزهر الصلب وفراغات سبائك الألومنيوم CNC. سوف يؤدي التأثير القوي عالي التردد على المدى الطويل إلى تخفيف المواد المحلية والاكتئاب السطحي؛ قوة شد المادة محدودة، وغير مناسبة للضواغط ذات الضغط العالي ذات الحمل الثقيل المستمر لمدة 24 ساعة؛ من السهل أن تمتص المسام الدقيقة السطحية حمأة الزيت والغبار، مما يتطلب صيانة تنظيف أكثر تكرارًا.

2. هل تعتبر لوحة صمام تعدين المساحيق بديلاً فعالاً من حيث التكلفة لألواح الصمامات المصنوعة من الألومنيوم والحديد الزهر لضواغط الهواء المتقطعة ذات التحميل الخفيف؟

ج: فعالة من حيث التكلفة للغاية. إنها تتميز بتكلفة شراء أقل من ألواح الصمامات المصنوعة من الألومنيوم والحديد الزهر، وأداء التشحيم الذاتي المدمج يقلل من فقدان التآكل اليومي، ويلبي جميع متطلبات الأداء لمعدات الضغط الخفيف المتقطعة. لا يُنصح باستخدام ضواغط الهواء للخدمة الشاقة التي تعمل بشكل متواصل على مدار 24 ساعة.

3. ما هو جدول الصيانة الذي يساعد على إطالة عمر خدمة لوحة صمام تعدين المسحوق؟

ج: افحص اللوحة أثناء كل فترة تغيير زيت الضاغط، عادةً عند مسافة 20000 كيلومتر أو 12 شهرًا. قم بإزالة أي رواسب زيتية متفحمة من السطح باستخدام فرشاة نحاسية ناعمة وهواء مضغوط، مع الحرص على عدم إدخال جزيئات كاشطة في المسام الصغيرة. إذا أظهر شريط التلامس لصمام القصب مسار تآكل مصقولًا أعمق من 0.05 ملم عند فحصه باستخدام مقياس التشكيل الجانبي، فخطط للاستبدال حتى لو كانت اللوحة لا تزال تبدو مسطحة. قم دائمًا بتركيب حشية جديدة ومثبتات عزم الدوران بتسلسل قطري للقيمة المحددة في ورقة بيانات الضاغط، لأن الحمل غير المتساوي للمسمار سيؤدي إلى تشويه اللوحة وتسريع إجهاد القصب.
