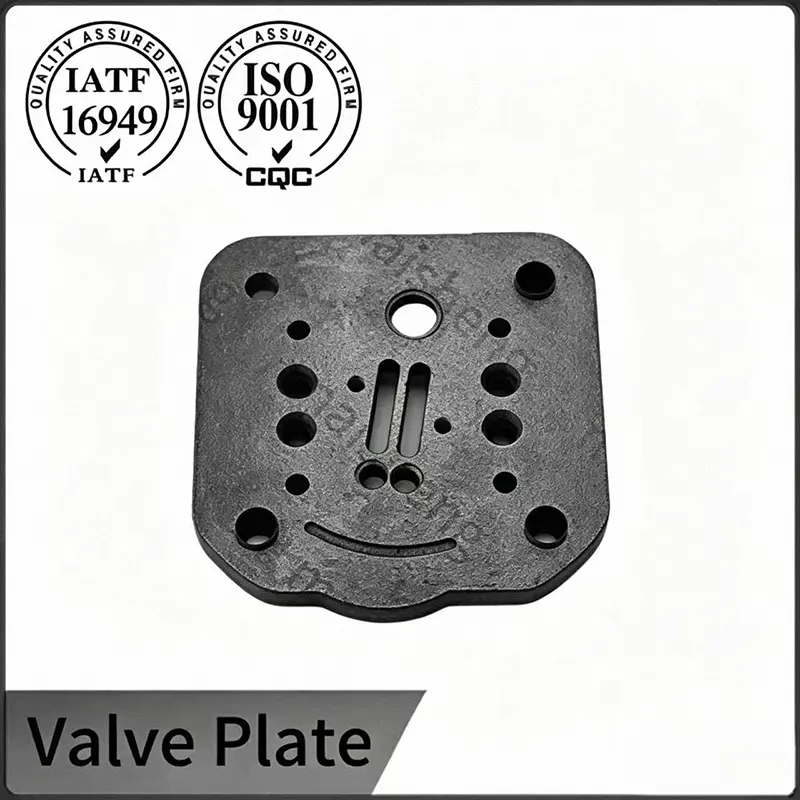

لوحة صمام الحديد الزهر

تتميز لوحة الصمام المصنوعة من الحديد الزهر بتخطيطات هيكلية متنوعة مصممة خصيصًا لمجموعات ضواغط هواء السيارات المتنوعة التي تغطي نماذج سيارات الركاب والمركبات التجارية. تخضع كل قطعة لتصنيع تجويف محسّن وتشطيب محيطي دقيق لتشديد تحمل التركيب، مما يتيح إحكام الإغلاق المستمر ضد تقلبات الضغط المتكررة وأحمال الضغط الدورية أثناء تشغيل السيارة على المدى الطويل. يتم الاحتفاظ بمجموعة كاملة من المواصفات القياسية في المخزون من أجل الشحن السريع بكميات كبيرة، وفي الوقت نفسه يتم دعم إعادة تصميم الأبعاد المخصصة لتلبية متطلبات التركيب الفريدة لمختلف تكوينات ضاغط ما بعد البيع وتصنيع المعدات الأصلية عبر الأسواق العالمية.

درجة المواد وطريقة الصب

يتم صب الألواح من حديد رمادي مطابق لدرجة HT250، مع قوة شد لا تقل عن 250 ميجا باسكال يتم قياسها على قضبان اختبار مصبوبة بشكل منفصل. يتم استخدام عملية صب الرمل المربوط بالراتنج لتحقيق سطح أملس وسمك مقطع ثابت عبر رؤوس البراغي وفتحات المنافذ. تعمل معالجة التلقيح المطبقة أثناء مرحلة الصب على تحسين توزيع رقائق الجرافيت إلى النوع A في مصفوفة بيرليتية بالكامل، مما يمنح المادة صلابتها وقدرتها الطبيعية على تخميد الاهتزاز. بعد الهز، تمر المسبوكات الخام عبر فرن تخفيف الضغط عند درجة حرارة 550 درجة مئوية من أجل نقع متحكم فيه، وإزالة الضغوط المتبقية من عملية التبريد وتثبيت هندسة الجزء قبل التصنيع.

مقاومة الاهتزاز

تم تحسين لوحة الصمام المصنوعة من الحديد الزهر من الناحية الهيكلية لتعويض الاهتزاز الميكانيكي المستمر المنقول من محرك السيارة ووصلة الضاغط أثناء القيادة. يساعد توزيع الفتحات الداخلية المتناسب بشكل جيد على تشتيت ضغط الاهتزاز المتكرر بالتساوي عبر المكون بأكمله، مما يمنع إزاحة الحشية وتسرب الهواء الناجم عن السفر على الطرق الوعرة لفترة طويلة. تعمل هذه الميزات المقاومة للاهتزاز على الحفاظ على ضواغط الهواء المطابقة تحافظ على أداء ضغط ثابت في ظل ظروف الرصيف المتنوعة من الطرق الحضرية إلى الطرق الجبلية الوعرة.

دقة التصنيع والتحكم في مسار التسرب

يؤثر تشطيب التجويف واستواء السطح بشكل مباشر على قدرة الختم للوحة الصمام. بعد دورة تخفيف الضغط، يتم وضع اللوحات في مركز تصنيع CNC حيث يتم حفر جميع فتحات المسامير وربطها في أداة تثبيت واحدة، مع الحفاظ على تسامح موضع الثقب حتى المسند بمقدار 0.05 ملم. يتم بعد ذلك وضع وجه الختم على سطح مسطح يبلغ 0.01 ملم لكل 100 ملم، ويتم التحقق منه تحت مصدر ضوء أحادي اللون ومسطح بصري. يؤكد فحص الملف التعريفي أن خشونة السطح تظل أقل من Ra 0.6 ميكرون، مما يقلل من مسارات التسرب المجهرية التي يمكن أن تقلل من الكفاءة الحجمية للضاغط. يتم تجميع عينات المراجعة النهائية باستخدام حشية اختبار ويتم ضغطها إلى 1.2 مرة من ضغط العمل المقدر تحت الماء، مع عدم الحاجة إلى انبعاث فقاعات للقبول.

القدرة على التكيف مع الخدمات اللوجستية والتخزين

تمتلك لوحة الصمامات المصنوعة من الحديد الزهر خاصية فيزيائية مستقرة لتجنب التشوه أو التشوه الأبعاد أثناء تخزين المستودعات على المدى الطويل والشحن الدولي لمسافات طويلة. تحافظ عملية التشكيل المتسقة على بقاء المنتجات النهائية في مخطط ثابت تحت درجة الحرارة والرطوبة المحيطة العادية، مما يقلل من فقدان الرفض غير الطبيعي الناتج عن تشوه الأجزاء في التعبئة السائبة والنقل عبر الحدود لتجار قطع غيار السيارات العالميين.

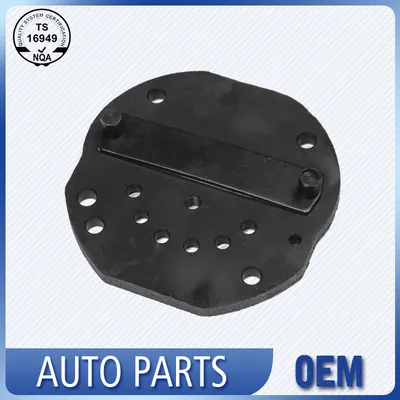

المزيد من قوالب لوحة صمام الحديد الزهر

تتبع التصنيع وإصدار الشهادات

يعمل خط الإنتاج بأكمله ضمن نظام إدارة معتمد IATF 16949 مدعومًا بأكثر من 25 عامًا من الخبرة في تصنيع مكونات السيارات الدقيقة. يتم التحقق من كل دفعة من الحديد الخام الوارد باستخدام قياس الطيف الضوئي للانبعاث مقابل شهادة المادة، ويتم أرشفة التركيب الكيميائي إلى جانب رقم الذوبان. تتم مراقبة معلمات عملية التصنيع باستخدام مخططات التحكم الإحصائية، ويتم الحفاظ على مؤشرات القدرة للأبعاد الحرجة أعلى من 1.33. تحمل كل لوحة نهائية رمز دفعة دائم يرتبط مرة أخرى برقم حرارة الصب ومخطط دورة تخفيف الضغط ومراجعة برنامج CNC وتقرير الفحص النهائي. يدعم هيكل التتبع هذا عمليات تقديم PPAP الكاملة من المستوى 3 لبرامج OEM للضاغط، بما في ذلك مخططات تدفق العملية ومستندات PFMEA وشهادات المواد.

التعليمات

1. ما هي أنواع المعدات المناسبة لألواح الصمامات المصنوعة من الحديد الزهر؟

ج: إنها تستخدم بشكل أساسي لضواغط الهواء المكبسية الصناعية الثقيلة، ومضخات هواء مكابح المركبات الهندسية، وضواغط إمداد الهواء الثابتة الكبيرة، والمعدات ذات التشغيل الكامل المستمر لفترة طويلة. إنه يستهدف سيناريوهات العمل ذات الاهتزازات العالية والضغط العالي حيث لا تستطيع ألواح سبائك الألومنيوم الحفاظ على استقرار الأبعاد على المدى الطويل.

2. لا يزال الضاغط يتسرب الهواء بعد استبدال لوحة صمام جديدة من الحديد الزهر، ما هو السبب؟

ج: نادرًا ما يكون هناك عيب في جودة لوحة الصمام الجديدة. تشمل الأسباب الرئيسية الصدأ غير المصقول وبقايا الكربون على سطح تركيب الأسطوانة، وسطح ختم رأس الأسطوانة المشوه، والفشل في استبدال قصب السحب والعادم المتطابقين بشكل متزامن، وعزم دوران المسمار غير المتناسق أثناء التجميع. قم بتنظيف الأسطح الملامسة وتجديد قصب الصمام ومعايرة عزم الدوران للتخلص من التسرب.

3. ما هو عزم الدوران الموصى به وتسلسل الشد للوحة صمام الحديد الزهر؟

ج: ارجع إلى دليل خدمة الضاغط لمعرفة القيمة الدقيقة، والتي عادة ما تكون من 10 إلى 15 نيوتن متر لمثبتات M6 المصنوعة من الحديد الزهر. قم بربط البراغي بنمط قطري على مرحلتين، أولاً إلى نصف عزم الدوران المستهدف، ثم إلى القيمة النهائية. بعد أول 10 ساعات من التشغيل، أعد فحص عزم الدوران باستخدام مفتاح ربط تمت معايرته بينما يكون رأس الأسطوانة في درجة الحرارة المحيطة. حتى أن تحميل الترباس يمنع اللوحة من التزييف ويضمن اتصالًا موحدًا للقصب عبر محيط الختم بالكامل.

4. كيف يمكن لورشة العمل فحص لوحة صمام الحديد الزهر بصريًا قبل التثبيت؟

ج: ضع اللوحة على سطح مستوٍ معروف مثل كتلة الجرانيت وحاول اهتزازها باليد، فإن أي تذبذب ملموس يشير إلى تشوه متبقي. افحص حالة الخيط باستخدام مقياس الانطلاق، ثم قم بتشغيل إصبع نظيف عبر وجه الختم للكشف عن الخدوش أو الحفر. تحقق من وجود نتوءات في حواف فتحة المزلاج وقم بإزالتها بقطعة قماش صنفرة ناعمة إذا كانت موجودة. اللوحة التي تجتاز هذه الفحوصات البسيطة ولا تظهر عليها أي شقوق مرئية عند إضاءتها بزاوية، تكون جاهزة للتركيب.
