مشعب عادم من الحديد الزهر

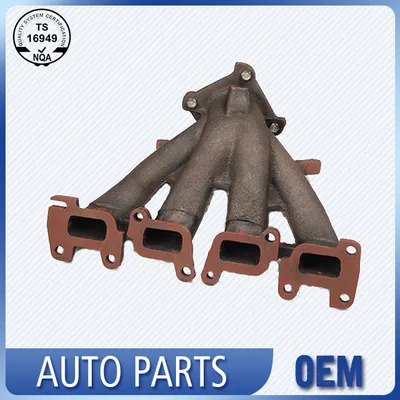

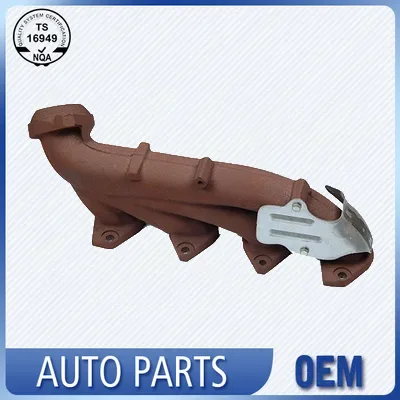

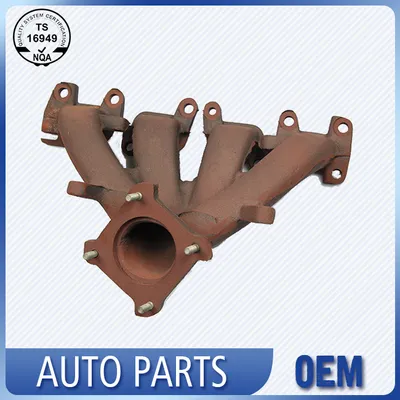

تغطي سلسلة مشعب العادم المصنوعة من الحديد الزهر مجموعة واسعة من التكوينات، بما في ذلك تصميمات 3 أسطوانات و4 أسطوانات ونوع V، لتناسب معظم سيارات الركاب والشاحنات الخفيفة والمحركات التجارية. يوفر كل مشعب توصيلًا حراريًا ممتازًا ومقاومة للتشقق في ظل درجات حرارة التشغيل القصوى.

تم تصميم هذه المشعبات مع مجاري داخلية محسنة، مما يضمن تدفقًا متوازنًا لغاز العادم، مما يقلل الضغط الخلفي ويحسن كفاءة المحرك. تمنع الحواف المقواة والبناء ذو ​​الجدران السميكة التزييف والتسربات عند الاستخدام الممتد. يتم فحص جميع الوحدات من حيث الأبعاد واختبار الضغط لتلبية معايير الأداء والملاءمة للمعدات الأصلية، مما يجعلها بدائل موثوقة لكل من صيانة الأسطول والإصلاحات الفردية.

مواصفات المنتج

تتفوق مشعبات عادم الحديد الزهر في الثبات الحراري ومقاومة التعب للمحركات ذات الحمولة العالية. تعمل بنيتها الكثيفة على تبديد الحرارة بالتساوي، مما يقلل من النقاط الساخنة مع الحفاظ على تدفق عادم ثابت لدعم الاستجابة التوربينية والتحكم في الانبعاثات. تم تصميمها للتوافق المباشر، فهي تتخلص من التعديلات المكلفة، وتوفر أداءً موثوقًا ومنخفض الصيانة لإعادة بناء المحرك وترقية الأسطول.

البنية المجهرية والتوصيل الحراري

تمت صياغة كيمياء الحديد لإنتاج رقائق الجرافيت من النوع A المنتشرة بالتساوي في مصفوفة بيرليتية، وهو مزيج ينتج موصلية حرارية قريبة من 50 واط لكل متر كلفن عند 200 درجة مئوية. يعمل هذا المستوى من نقل الحرارة على نقل الطاقة الحرارية بسرعة من جدران المنفذ إلى جسم المجمع، مما يؤدي إلى تنعيم التدرجات الحرارية التي قد تؤدي إلى تركيز الضغط بالقرب من مفاصل الحافة. تعمل رقائق الجرافيت أيضًا كممتص للضغط الداخلي؛ عندما تتجاوز الدورات المتشعبة بين درجات حرارة الغاز المحيط وغاز العادم 700 درجة مئوية، يتمركز التشوه المجهري عند أطراف الجرافيت بدلاً من التقدم إلى شبكات الشقوق المستمرة. يتم تقييم كل ذوبان من خلال اختبار إسفين التبريد والتحليل الطيفي، مما يؤكد أن محتوى الكربون المكافئ والسيليكون يبقى ضمن نطاقات ضيقة للحفاظ على شكل الجرافيت الثابت.

عملية صب وتخفيف التوتر

يتم تشكيل الأصداف المتعددة في قوالب رملية مربوطة بالراتنج والتي تم تصميمها بنظام بوابة مضغوط للحفاظ على سرعة المعدن منخفضة وتقليل تآكل الرمال. بعد الصب والهز، تمر المسبوكات الخام من خلال فرن التطبيع المستمر عند 880 درجة مئوية. تعمل هذه الخطوة على إذابة الكربيدات التي قد تكون تكونت أثناء التبريد وإعادة بناء بنية بيرليتية موحدة، مما ينتج عنه غلاف صلابة يتراوح من 180 إلى 220 HBW عبر الجزء بأكمله. بعد التطبيع، يتم تشكيل الحواف بشكل مسطح ويتم الانتهاء من فتحات المنافذ إلى خشونة سطحية يمكن التحكم فيها أقل من 6.3 ميكرومتر Ra. العملية الحرارية الأخيرة هي تخفيف الضغط على درجة حرارة منخفضة عند 550 درجة مئوية لمدة ثلاث ساعات، مما يخفف من الضغوط المتبقية الناتجة عن تبريد المسبك وقطع الطحن الثقيلة، مما يترك المكون مستقرًا من حيث الأبعاد خلال دوراته الحرارية الأولى على المحرك.

التحقق من صحة الأبعاد واختبار التسرب

يتم التحقق من استواء الحافة على لوح سطح من الجرانيت باستخدام مؤشر قرص مثبت عند ثلاث نقاط زاوية، مع حد قبول يبلغ 0.15 ملم عبر وجه الختم. يتم التقاط مواضع المنافذ المتعلقة بفتحات مسند الإسناد على آلة قياس إحداثيات من نوع الجسر لثلاث عينات على الأقل لكل نوبة عمل، مما يضمن تطابق محاذاة العداء مع رأس المحرك ضمن منطقة تسامح تبلغ 0.3 ملم. يتم بعد ذلك تثبيت كل مشعب مكتمل على جهاز اختبار التسرب، ويتم ضغطه إلى 1.5 بار بهواء الورشة ويتم غمره في خزان المياه. يؤدي أي تدفق مستمر للفقاعات إلى إجراء عزل فوري ومراجعة السبب الجذري. بالنسبة لتطبيقات الشاحن التوربيني، يتم إجراء اختبار تسرب ساخن إضافي عند 250 درجة مئوية بشكل دوري باستخدام جهاز تتبع الهيليوم، للتحقق من أن التمدد الحراري لجسم المصبوب لا يفتح فراغات دقيقة في وصلة المجمع.

خبرة التصنيع ووثائق الجودة

يتم تشغيل تسلسل الإنتاج بالكامل داخل منشأة معتمدة وفقًا لمعايير IATF 16949 والمتخصصة في قطع غيار السيارات المصبوبة والمصنعة لأكثر من 25 عامًا. يتم تعيين رقم دفعة فريد لكل حرارة من الحديد يظهر في مذكرة التسليم ويرتبط بسجل المطياف المقابل وتقرير اختبار الرمل ومخطط المعالجة الحرارية. يتم تمييز المشعبات النهائية برمز حبر دائم يشير إلى هذه الكمية، مما يسمح بإمكانية التتبع العكسي الكامل حتى بعد سنوات من الخدمة الميدانية.

عندما يطلب أحد عملاء OEM إرسال عملية الموافقة على جزء الإنتاج، فإننا نقدم ملف المستوى 3 الذي يحتوي على مخطط تدفق العملية، وتحليل وضع الفشل وتأثيراته، ومؤشرات القدرة للأبعاد الحرجة وشهادة المواد من مختبر المسبك. توفر هذه الحزمة للفرق الهندسية البيانات التي يحتاجونها للتحقق من صحة المشعب لمنصة المحرك الخاصة بهم.

المزيد من قوالب مشعب عادم الحديد الزهر

مشعبات عادم من الحديد الزهر مصممة خصيصًا لتحقيق المتانة والثبات الحراري وتدفق العادم الأمثل.

التعليمات

1. ما هي المركبات والمحركات التي تنطبق عليها مشعبات عادم الحديد الزهر؟

ج: إنها تتطابق مع شاحنات الديزل الثقيلة، والآلات الهندسية، والمعدات الزراعية، والمركبات التجارية ذات الإزاحة الكبيرة، ومحركات البنزين القديمة، ومحركات الحمولة الثقيلة المزودة بشاحن توربيني. لقد تم تصميمه خصيصًا لظروف العمل ذات درجة حرارة العادم العالية للغاية، وتشغيل التحميل الكامل لفترة طويلة والاهتزاز الشديد، حيث تكون المشعبات الفولاذية الرقيقة عرضة للتشوه والتشقق.

2. ما هي الأسباب الرئيسية للتشقق وتسرب الهواء لمجمعات عادم الحديد الزهر؟

ج: تنتج الدورات الحرارية الباردة والساخنة المتكررة إجهادًا حراريًا كبيرًا لتكوين شقوق التعب؛ يؤدي التثبيت غير المناسب للعزم الزائد إلى إتلاف هيكل الشفة؛ يؤدي فقدان أو تلف الدرع الحراري إلى حرق درجة حرارة محلية عالية جدًا؛ الاستخدام طويل الأمد للحشيات الرقيقة الرديئة يسبب ضغطًا غير متساوٍ على الحافة؛ التأثير الخارجي أثناء الصيانة أو القيادة على الطرق الوعرة يخلق شقوقًا صلبة.

3. كيف يؤكد المصنع أن كل مشعب يلبي مواصفات OE قبل الشحن؟

ج: يتم تطبيق بوابة التحرير ذات الأربع مراحل. أولاً، يتم التحقق من كيمياء الحديد الخام مقابل بطاقة الذوبان. ثانيًا، بعد المعالجة الحرارية، يتم إجراء اختبار الصلابة وفحص البنية المجهرية العشوائي. ثالثًا، يتم قياس الأبعاد المجهزة آليًا وفقًا لخطة أخذ العينات بناءً على حجم الدفعة. وأخيراً، تخضع كل قطعة لاختبار تسرب غمر الماء الموضح أعلاه، ويتم تسجيل النتيجة. يقوم مفتش التعبئة بعد ذلك بمطابقة الوحدة مع رقم جزء العميل والتأكد بصريًا من حالة السطح. يضمن هذا النهج متعدد الطبقات تلبية متطلبات الأبعاد والمواد والختم قبل مغادرة المنتج للرصيف.
