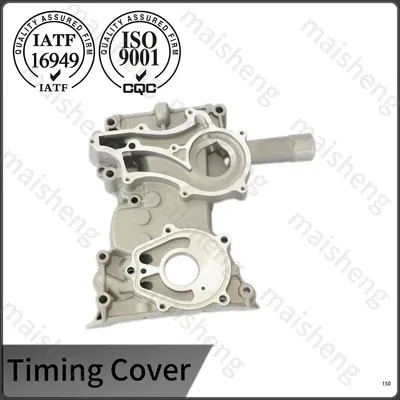

مايشينجيزودديغطاء علبة توقيت المحرك من إيسيلللآلات الثقيلة ومجموعات المولدات والمركبات التجارية وتطبيقات إصلاح محركات ما بعد البيع. تم تصميم الغطاء بأسطح مانعة للتسرب مصنوعة بدقة وأبعاد تركيب دقيقة وبنية متينة من الألومنيوم، ويساعد الغطاء على حماية مكونات التوقيت الداخلية من تسرب الزيت والغبار والاهتزاز والأضرار الخارجية.
إن غطاء علبة التوقيت هو أكثر من مجرد غلاف واقي حول آلية توقيت المحرك. إنه يشكل حاجزًا مهمًا بين مكونات التوقيت الحساسة والبيئة الصعبة داخل وحول محرك الديزل. يجب أن يحافظ الغطاء المصمم بشكل صحيح على ثبات الأبعاد، وسلامة الختم، ودقة التركيب، ومقاومة الحرارة والاهتزاز والتآكل والضغط الميكانيكي.
بالنسبة لمصنعي محركات الديزل ومشغلي الآلات والموزعين ومشتري قطع غيار ما بعد البيع، يعد فهم اختيار المواد ودقة التصنيع وتصميم الختم وإجراءات الفحص وإمكانيات التخصيص أمرًا ضروريًا عند اختيار بديل أو مكون OEM. يتم تصنيع غطاء علبة التوقيت من Maisheng للتطبيقات التي يكون فيها الإعداد المستقر والحماية طويلة المدى أمرًا بالغ الأهمية.
جدول المحتويات
1. ما هو دور غطاء علبة توقيت محرك الديزل؟
2. ما هي ميزات التصميم الأكثر أهمية؟
3. لماذا يتم استخدام الألومنيوم في أغطية علب التوقيت؟
4. كيف يتم تصنيع غطاء علبة التوقيت؟
5. كيف يتم التحكم في جودة الختم والأبعاد؟
6. أين يتم استخدام أغطية الحالات الزمنية بشكل شائع؟
7. ما الذي يجب على المشترين التحقق منه قبل الطلب؟
ما هو دور غطاء علبة توقيت محرك الديزل؟
يقوم نظام التوقيت بمزامنة وظائف المحرك الهامة. اعتمادًا على بنية المحرك، يمكن أن يشمل تروس التوقيت والسلاسل والأحزمة والعجلات المسننة والأعمدة المرتبطة بها. يجب أن تعمل هذه المكونات في بيئة خاضعة للرقابة مع التشحيم والحماية المناسبة.
يقوم غطاء علبة التوقيت بإغلاق القسم الأمامي من المحرك ويساعد في الحفاظ على تلك البيئة الخاضعة للرقابة. وتشمل وظائفها الرئيسية ما يلي:
- حماية تروس التوقيت والسلاسل والأحزمة ومكونات ناقل الحركة ذات الصلة.
- المساعدة في الاحتفاظ بزيت المحرك حول نظام التوقيت.
- تقليل خطر دخول الغبار والماء والملوثات إلى منطقة التوقيت.
- توفير نقاط تركيب دقيقة لتجميع المحرك بشكل آمن.
- دعم تركيب مانع تسرب الزيت حول الأعمدة الدوارة.
- الحفاظ على الاستقرار الهيكلي في ظل التغيرات في درجات الحرارة واهتزاز المحرك.
يمكن أن يؤدي الغطاء ذو الجودة الرديئة إلى حدوث مشكلات تتجاوز الأضرار الخارجية البسيطة. يمكن أن يؤثر سطح الختم المشوه، أو نمط الترباس غير الدقيق، أو فتحة تحديد الموقع سيئة التجهيز على دقة التجميع ويساهم في تسرب الزيت أو الصيانة المبكرة.
ما هي ميزات التصميم الأكثر أهمية؟
تعمل محركات الديزل في كثير من الأحيان في ظل ظروف حرارية وميكانيكية صعبة. ولذلك، فإن تصميم غطاء علبة التوقيت يحتاج إلى تحقيق التوازن بين الصلابة والوزن وإدارة الحرارة وأداء الختم وقابلية التصنيع.
| ميزة التصميم | الوظيفة الأساسية | أهمية لتشغيل المحرك |
|---|---|---|
| سطح الختم الدقيق | يدعم طوقا وختم الاتصال | يساعد على تقليل تسرب الزيت |
| فتحات تركيب دقيقة | يضمن التثبيت الصحيح | يحسن اتساق التجميع |
| تحديد موقع الثقوب وتد | يتحكم في موضع المكونات | يدعم المحاذاة الدقيقة |
| هيكل مقوى/مضلع | يحسن الصلابة | يقلل من التشوه تحت الاهتزاز |
| منطقة تركيب مانع تسرب الزيت | يوفر دعم ختم العمود | يساعد على منع فقدان مواد التشحيم |
| حماية السطح | يحمي المادة الأساسية | يحسن مقاومة التآكل |
بالنسبة لتطبيقات الاستبدال وتصنيع المعدات الأصلية، يعد توافق الأبعاد أمرًا مهمًا بشكل خاص. حتى الغطاء القوي من الناحية الهيكلية قد لا يكون مناسبًا إذا كان نمط التركيب أو هندسة الختم أو ميزات تحديد الموقع لا تتطابق مع المحرك المستهدف.
لماذا يتم استخدام الألومنيوم لأغطية علبة التوقيت؟
يعد الألومنيوم مادة عملية للعديد من أغطية توقيت المحرك لأنه يجمع بين الوزن المنخفض نسبيًا والتوصيل الحراري الجيد واستقرار الأبعاد عند تصميمه ومعالجته بشكل صحيح.
في بيئة محرك الديزل، يمكن أن يتعرض الغطاء لدورات تسخين وتبريد متكررة. يمكن لقدرة الألومنيوم على نقل الحرارة بكفاءة أن تساعد في إدارة الأحمال الحرارية مع الحفاظ على وزن المكونات تحت السيطرة.
تحدد معلومات منتج Maisheng الألومنيوم باعتباره المادة المستخدمة في غطاء علبة التوقيت هذا. يمكن أن تشمل عملية التصنيع الصب، وتخفيف الضغط عند الحاجة، والتصنيع باستخدام الحاسب الآلي، والحفر، والتنصت، وتشطيب سطح الختم، والمعالجة السطحية الواقية.
اعتمادًا على التطبيق والمواصفات، يمكن أن توفر حماية السطح مثل طلاء المسحوق أو الطلاء الكهربي حاجزًا إضافيًا ضد الرطوبة وأملاح الطريق والتعرض للوقود والعوامل البيئية الأخرى.
كيف يتم تصنيع غطاء علبة التوقيت؟
يبدأ الأداء المتسق بالتصنيع الخاضع للرقابة. قد يتضمن مسار الإنتاج النموذجي لغطاء توقيت المحرك عدة مراحل:
- صب:يتم تشكيل الألومنيوم أو مادة أخرى محددة في هندسة الغطاء الأساسي.
- المعالجة الحرارية:يتم تطبيقه عند الحاجة إلى المواد والمواصفات الهندسية المحددة.
- التصنيع باستخدام الحاسب الآلي:يتم تصنيع ميزات التركيب والختم المهمة وفقًا للأبعاد المطلوبة.
- الحفر والتنصت:يتم إنتاج فتحات المسامير والميزات الملولبة وفقًا للرسم المعتمد.
- تصنيع سطح الختم:يتم الانتهاء من الأسطح الملامسة لدعم تركيب الحشية أو الختم الموثوق به.
- المعالجة السطحية:يمكن تطبيق الطلاء أو مسحوق الطلاء أو الطلاء الإلكتروني وفقًا للتطبيق.
- تركيب ختم الزيت:حيثما تم تحديد ذلك، يتم تثبيت الأختام باستخدام إجراءات التجميع الخاضعة للرقابة.
- اختبار التسرب:يتم اختبار المكون النهائي للتأكد من سلامة الختم.
- فحص الأبعاد:يتم فحص الأبعاد الهامة وميزات تحديد المواقع قبل الشحن.
- التجميع النهائي والتعبئة والتغليف:يتم إعداد المكونات المعتمدة للتسليم.
يعد نهج العملية هذا مهمًا بشكل خاص لمكونات المحرك لأن الفحص البصري وحده لا يمكنه تأكيد الأبعاد المهمة، أو أداء الختم، أو اتساق التصنيع الداخلي.
كيف يتم التحكم في جودة الختم وجودة الأبعاد؟
يجب أن تركز مراقبة الجودة لغطاء علبة التوقيت على الميزات التي تؤثر بشكل مباشر على تجميع المحرك وختمه. ذكرت شركة Maisheng أن نظام الإنتاج الخاص بها يتضمن شهادات إدارة الجودة ISO 9001 وIATF 16949. تصف معلومات المنتج أيضًا اختبار التسرب الناتج عن ضغط الاضمحلال وعمليات تدقيق الأبعاد باستخدام معدات قياس الإحداثيات.
أثناء اختبار التسرب، يمكن ضغط التجويف الداخلي للغطاء بالهواء الجاف بينما تتم مراقبة فقدان الضغط خلال فترة اختبار محددة. وهذا يوفر طريقة قابلة للقياس لتحديد التسرب الذي قد لا يكون مرئيًا أثناء الفحص البصري البسيط.
فحص الأبعاد مهم بنفس القدر. يمكن أن تشمل المجالات الحرجة ما يلي:
- أبعاد الغطاء الشاملة
- موضع فتحة التركيب
- تحديد موضع ثقب وتد
- ختم السطح التسطيح
- أبعاد تجويف ختم الزيت
- أبعاد الخيط
- هندسة رئيس التثبيت
بالنسبة لمشغلي الأسطول وموزعي خدمات ما بعد البيع، يمكن للأبعاد المتسقة من دفعة إلى أخرى تبسيط إدارة المخزون وتقليل المشكلات المتعلقة بالتثبيت.
أين يتم استخدام أغطية حافظات التوقيت بشكل شائع؟
تُستخدم أغطية توقيت محركات الديزل في العديد من الصناعات التي تعمل بمحركات. يعتمد التصميم المناسب على طراز المحرك وتكوين التركيب وبيئة التشغيل وعمر الخدمة المطلوب.
- الآلات الثقيلة:يستخدم في المعدات المعرضة للاهتزازات والغبار ودورات التشغيل الطويلة.
- مجموعات المولدات:يدعم الحماية الموثوقة لمكونات التوقيت أثناء التشغيل المستمر أو الاستعداد.
- المركبات التجارية:يساعد على حماية مكونات توقيت المحرك أثناء التشغيل المتكرر على الطريق.
- معدات الطرق الوعرة:يوفر حاجزًا وقائيًا في البيئات ذات التعرض المتزايد للأوساخ ورذاذ الماء.
- إصلاح ما بعد البيع:يوفر خيارات الاستبدال عند تلف غطاء التوقيت الأصلي أو ارتداؤه.
- مشاريع تصنيع المعدات الأصلية:يمكن تطويره وفقًا للرسومات والعينات ومتطلبات التركيب ومواصفات السطح المعتمدة.
بالنسبة للتطبيقات كثيرة المتطلبات، يجب على المشترين أن يأخذوا في الاعتبار ليس فقط سعر المكون الأولي ولكن أيضًا اتساق الأبعاد، وموثوقية الختم، وعمر الخدمة، والتعبئة، واستقرار العرض.
ما الذي يجب على المشترين التحقق منه قبل الطلب؟
يتطلب اختيار غطاء التوقيت المناسب أكثر من مجرد مطابقة اسم المنتج العام. يجب على المشترين تقديم معلومات فنية كافية حتى تتمكن الشركة المصنعة من التحقق من التوافق قبل الإنتاج.
| متطلبات المشتري | معلومات للتأكيد |
|---|---|
| توافق المحرك | نموذج المحرك والتطبيق ومرجع الجزء الموجود |
| أبعاد | الأبعاد الشاملة وتفاوتات المعالجة الحرجة |
| تصاعد | نمط الترباس ومواصفات الخيط وتحديد موقع الثقوب |
| مادة | مطلوب سبائك الألومنيوم أو غيرها من المواد المعتمدة |
| الانتهاء من السطح | الطلاء أو مسحوق الطلاء أو الطلاء الإلكتروني أو أي علاج آخر |
| ختم | متطلبات تكوين الحشية وتجويف الختم والتسرب |
| كمية الطلب | متطلبات النموذج الأولي أو ما بعد البيع أو البيع بالجملة أو الإنتاج |
| التخصيص | الرسومات والعينات الأصلية والشعار والأبعاد ومتطلبات فتحة التركيب |
يدعم Maisheng تخصيص الأبعاد وفتحات التثبيت والشعارات. يمكن للمشترين تقديم رسومات هندسية أو عينات أصلية للتقييم الفني وتأكيد المواصفات وموافقة ما قبل الإنتاج قبل التصنيع الضخم.
للحصول على خيارات إضافية لمكونات المحرك، يمكن للمشترين أيضًا استكشاف حلول غطاء سلسلة التوقيت ذات الصلة ومكونات السيارات الأخرى لبناء خطة مصادر أكثر اكتمالاً.
التعليمات
ما هو غطاء علبة توقيت محرك الديزل المستخدم؟
يحمي غطاء علبة التوقيت مكونات توقيت المحرك الداخلية مثل التروس والسلاسل والأحزمة بينما يساعد في الحفاظ على الختم حول نظام التوقيت. كما أنه يساعد على منع تسرب الزيت ودخول الغبار أو الملوثات الخارجية الأخرى.
ما هي المواد المستخدمة عادة لهذا النوع من غطاء التوقيت؟
يستخدم الألومنيوم بشكل شائع لأنه يوفر مزيجًا مفيدًا من الوزن المنخفض والتوصيل الحراري واستقرار الأبعاد. يجب اختيار السبيكة المناسبة وفقًا لتصميم المحرك والمتطلبات الهندسية.
ما الذي يمكن أن يسبب تسرب غطاء علبة التوقيت؟
تشمل العوامل الشائعة موانع التسرب التالفة أو المثبتة بشكل غير صحيح، وأسطح الختم المشوهة، وإحكام ربط البراغي بشكل غير صحيح، ومحاذاة التثبيت غير الصحيحة، والاهتزاز المفرط، وتآكل المكونات. تساعد الآلات والفحص المناسبان في تقليل هذه المخاطر.
هل يمكن تخصيص غطاء علبة التوقيت لمحركات الديزل المختلفة؟
نعم. يمكن تطوير الأبعاد المخصصة وأنماط فتحات التثبيت والتشطيبات السطحية والشعارات وفقًا للمتطلبات الفنية. يمكن استخدام الرسومات أو العينة الأصلية كمراجع للتقييم الهندسي وموافقة ما قبل الإنتاج.
ما هي الصناعات التي يمكنها استخدام مكون المحرك هذا؟
تشمل التطبيقات النموذجية الآلات الثقيلة، ومجموعات المولدات، والمركبات التجارية، ومعدات الطرق الوعرة، ومشاريع تجميع المحركات، وبرامج استبدال ما بعد البيع.
الخلاصة: كيف يمكن لغطاء التوقيت المناسب أن يدعم موثوقية المحرك؟
يلعب غطاء علبة التوقيت دورًا مهمًا في حماية نظام توقيت المحرك، والحفاظ على سلامة الختم، ودعم التشغيل المستقر في البيئات الصعبة. ينبغي أخذ اختيار المواد، والتصنيع الدقيق، وهندسة التركيب الموثوقة، وحماية السطح، واختبار التسرب، وفحص الأبعاد في الاعتبار عند تقييم المورد.
من خلال هيكل الألومنيوم، والتصنيع الدقيق، والقدرة على التخصيص، والتحكم في نظام الجودة، وقدرة إنتاجية محددة تصل إلى 1500 قطعة في الأسبوع، توفر Maisheng حلول غطاء علبة التوقيت لتطبيقات تصنيع المعدات الأصلية والبيع بالجملة وما بعد البيع والاستبدال. إذا كنت تقوم بشراء مكون متوافق أو تطوير جزء محرك مخصص،اتصل بنامع الرسومات أو العينات أو طراز المحرك أو المواصفات الفنية لمناقشة حل الإنتاج المناسب لمشروعك.
