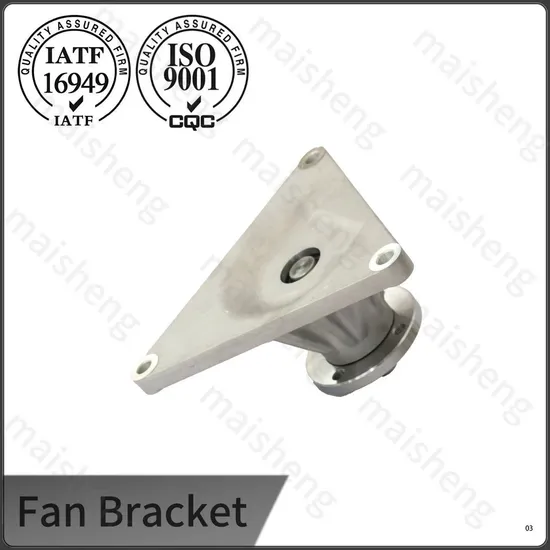

قوس مروحة تبريد محرك المركبات التجارية

تعد دعامة مروحة تبريد محرك المركبات التجارية مكونًا هيكليًا أساسيًا يدعم نظام تبريد المحرك في المركبات التجارية. تم تصنيع دعامة مروحة المركبات التجارية هذه باحترافية لسيناريوهات الأسطول والمركبات الهندسية، حيث تعمل على تثبيت تشغيل مروحة التبريد، وحل مشكلات إزاحة المروحة واهتزازها الناتجة عن اهتزاز القيادة على المدى الطويل، وتضمن تبديد حرارة المحرك بشكل مستمر وفعال.

سلامة المواد والصب

يتم صب أجسام الدعامات من درجة حديد الدكتايل عالية القوة المطابقة لـ GJS-500-7، والتي تجمع بين قوة شد لا تقل عن 500 ميجا باسكال مع استطالة تزيد عن 7 بالمائة. يعمل هيكل الجرافيت الكروي بمثابة مانع طبيعي للشقوق، حيث يمتص الاهتزازات الالتوائية المنقولة من كتلة المحرك ومجموعة قابض المروحة. تتم معالجة كل مادة مصهورة باستخدام سبيكة فيروسيليكون مغنيسيوم من أجل التعقيد قبل صبها في قوالب الرمل المرتبطة بالراتنج، وتؤكد عينة مطياف مأخوذة من المغرفة أن مستويات الكربون والسيليكون والمغنيسيوم تظل ضمن نطاقات تحكم مشددة. تخضع المسبوكات لدورة التلدين المخصبة عند 720 درجة مئوية لتقليل اختلاف الصلابة عبر الجزء وتحسين القدرة على التشغيل مع الحفاظ على الاستطالة عالية بما يكفي لتحمل نبضات التحميل الزائد العرضية.

المزايا الهيكلية

من خلال اعتماد الهيكل المعزز الأمثل وعملية التشكيل المتكاملة، فإن حامل مروحة المركبات التجارية الخاص بنا يتجنب التشوه الهيكلي وتلف التعب في الاستخدام طويل المدى. تحتوي دعامة مروحة المركبات التجارية هذه على فتحات تثبيت قياسية وتحمل دقيق للأبعاد، مما يتوافق تمامًا مع موضع التثبيت الأصلي لتحقيق الاستبدال السلس.

دقة التصنيع والتجميع

تشتمل الميزات المُصنَّعة آليًا على تجاويف مبيت المحامل، ووجوه تثبيت البكرة، ومواقع المسامير اللولبية، وكلها منتهية في تركيب واحد على مركز تصنيع أفقي. يتم الاحتفاظ بأسطوانة التجويف في حدود 0.015 ملم، ويتم فحصها بواسطة مقياس هواء دقيق يسجل بيانات الاستدارة في ثلاثة مواضع رأسية على طول كل تجويف. يتم التحقق من نمط فتحة الترباس من خلال لوحة رئيسية تمثل واجهة الغطاء الأمامي للمحرك، مما يضمن بقاء محور المروحة ضمن مسافة 0.2 ملم من الخط المركزي للعمود المرفقي بعد التثبيت. يتم تأكيد عمق الخيط وقطر الميل باستخدام مقاييس الانطلاق/عدم الانطلاق قبل أن تنتقل الدعامة إلى محطة التجميع حيث يتم الضغط على المحمل والختم تحت ضغط هيدروليكي متحكم فيه.

أداء المنتج

تتكيف دعامة مروحة تبريد محرك المركبات التجارية مع الأحمال الثقيلة ودرجات الحرارة المرتفعة وبيئات العمل الوعرة، وتتميز بصلابة هيكلية ممتازة ومقاومة للاهتزاز. تحافظ دعامة مروحة المركبات التجارية هذه على دقة التجميع الدقيقة في ظل ظروف التوقف المتكرر وظروف القيادة لمسافات طويلة، مما يقلل بشكل فعال من معدلات فشل نظام التبريد وفقدان وقت توقف السيارة.

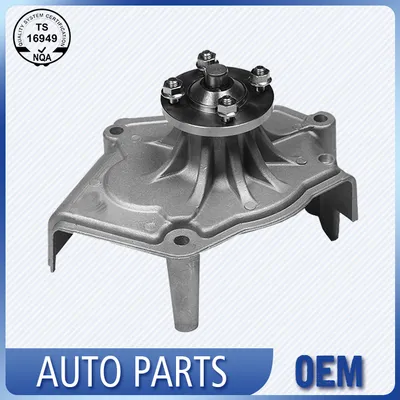

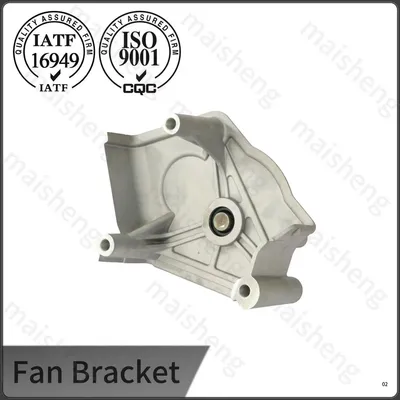

المزيد من قوالب دعامة مروحة المركبات التجارية

معيار الجودة

تتوافق كل دعامة لمروحة تبريد محرك المركبات التجارية مع معايير التصنيع الصناعية وتخضع لفحص صارم للأبعاد واختبار الاستقرار الهيكلي قبل التسليم. تركز دعامة مروحة المركبات التجارية هذه على المتانة الشاملة، وتلبية احتياجات التشغيل طويلة المدى للمركبات التجارية الخفيفة والمتوسطة والثقيلة لصيانة الأسطول واستبدال الدفعات.

التحقق من المتانة والمراقبة الميدانية

يتم تركيب عينة تمثيلية من كل دفعة إنتاج على منصة اختبار تحاكي وحدة تبريد مجمعة بالكامل، ثم يتم إخضاعها لعملية مسح تردد متدرجة من 30 هرتز إلى 300 هرتز عند تسارع 2 جيجا. يتم تعيين ترددات الرنين ومقارنتها بنموذج التصميم للتأكد من أن الدعامة لا تعمل على تضخيم أوامر تشغيل المحرك المعروفة. يعمل التحمل طويل المدى عند درجة حرارة محيطة تبلغ 85 درجة مئوية وسرعة المروحة المستمرة البالغة 4000 دورة في الدقيقة لمدة 600 ساعة مما يؤدي إلى نمو تشغيل المحامل أقل من 0.03 ملم، ويتم قياسه باستخدام مؤشر قرص في محور المروحة. أدت تجارب الأساطيل عبر شاحنات التوصيل الإقليمية إلى تراكم أكثر من 500,000 كيلومتر من الطرق السريعة المختلطة وطرق مواقع البناء مع عدم استبدال أي دعامة، مما يدعم العمر المحسوب لـ B10 الذي يتجاوز 800,000 كيلومتر لطيف الحمولة الذي تم اختباره.

أساس التصنيع وإمكانية التتبع

يقع خط الإنتاج داخل مصنع حاصل على شهادة IATF 16949 والمتخصص في مكونات الحديد والألومنيوم للسيارات لأكثر من 25 عامًا. يتم وضع علامة على كل دفعة من حديد الدكتايل برقم حراري يرتبط بتقرير المطياف، وسجل خصائص الرمل، ومخطط فرن التلدين. تحمل الأقواس المُشكَّلة آليًا رمزًا تسلسليًا محفورًا بالليزر يرتبط بتقرير آلة قياس الإحداثيات، ومنحنى ضغط المحمل وورقة التدقيق النهائية. بالنسبة لعملاء أسطول OEM، تدعم إمكانية التتبع هذه عمليات إرسال PPAP الكاملة من المستوى 3 وتسمح بالاحتواء السريع في حالة نادرة تتعلق باهتمام ميداني. تحافظ غرفة الأدوات الداخلية على جميع أنماط الصب ومجموعات التركيبات، مما يتيح اتساق الطلب المتكرر ومراجعات التصميم السريعة لبرامج المحرك الجديدة.

التعليمات

1.ما هو قوس مروحة المركبات التجارية؟

ج: إن حامل مروحة المركبات التجارية عبارة عن مكون دعم مصبوب للخدمة الشاقة يتوافق مع الشاحنات المتوسطة والثقيلة وحافلات الركاب ومركبات النقل الهندسية ومحركات الديزل التجارية. يتم استخدامه لتثبيت مروحة التبريد، وقابض المروحة، وبكرة الشد وبكرة القيادة، وإصلاح مجموعة مروحة التبريد بالكامل، والحفاظ على التركيز الدوار وتحمل الاهتزاز المستمر الناتج عن تشغيل المحرك ذو الحمل العالي.

2. ما هي الإشارات غير الطبيعية التي تشير إلى تلف دعامة مروحة السيارة التجارية؟

ج: صوت اهتزاز معدني واضح في مقدمة المحرك عند التسارع أو التسلق؛ اهتزاز شديد للمروحة عند السرعات العالية؛ الانحراف المتكرر وتكسير حزام القيادة. ارتفاع مستمر في درجة حرارة الماء تحت القيادة ذات الحمولة الكاملة؛ مجموعة مروحة فضفاضة مع فجوة تأرجح مرئية.
