قوس مروحة تبريد محرك السيارة الخفيفة

مع سجل حافل لأكثر من 25 عامًا في تصنيع كتائف مراوح المركبات الخفيفة، قمنا ببناء خط إنتاج كامل يتمتع بخبرة عميقة في صناعة القوالب، مدعومًا بفريق محترف يقدم خدمة كاملة لتخصيص OEM وODM بدءًا من تصميم القالب المخصص وحتى تصنيع المنتج النهائي. يضمن نظام إدارة الجودة المعتمد ISO 9001 لدينا أن كل خطوة تلبي المعايير الدولية، مدعومة بفحوصات الجودة الواردة والعملية الشاملة بنسبة 100% للحفاظ على أعلى مواصفات المنتج.

تم تصنيع منتجاتنا من سبائك الألومنيوم المتينة وخفيفة الوزن لتحقيق الأداء الأمثل وطول العمر، ويتم تسليم منتجاتنا بشكل موثوق وفي الوقت المحدد من خلال نظامنا اللوجستي الفعال، بينما يقدم فريقنا الهندسي المتفاني حلولاً فنية مخصصة لتلبية الاحتياجات المحددة. يتم تغطية كل دعامة لمروحة تبريد محرك السيارة الخفيفة بضمان شامل، مما يمنحك راحة بال لا مثيل لها.

مواصفات المنتج

تعتبر دعامة مروحة السيارة الخفيفة مكونًا هيكليًا حيويًا في نظام تبريد المحرك. فهو يحمل مروحة التبريد بشكل آمن في موضعها الدقيق، مما يمنع الحركة غير المرغوب فيها أو عدم المحاذاة أثناء التشغيل. وهذا يضمن أن المروحة تعمل بأقصى قدر من الكفاءة، وتدعم تبديد الحرارة بشكل ثابت وتساعد في الحفاظ على درجات حرارة المحرك مستقرة في ظل ظروف القيادة اليومية.

خصائص السبائك والمعالجة الحرارية

يتم تصنيع هيكل دعامة مروحة تبريد محرك السيارة الخفيفة من سبيكة AlSi7Mg0.3، وهي مادة تستخدم على نطاق واسع لأجزاء السيارات الهيكلية نظرًا لمحتواها المتوازن من السيليكون الذي يضمن السيولة وتقليل الانكماش أثناء التصلب. بعد الصب بالجاذبية، تخضع المكونات لدورة معالجة حرارية T6 تتضمن تسخين المحلول عند 520 درجة مئوية، وتبريد الماء والتعمير الاصطناعي عند 160 درجة مئوية لمدة ست ساعات. ينتج عن هذا الإجراء توزيعًا دقيقًا لرواسب Mg2Si التي ترفع الصلابة إلى نطاق 85-95 HBW وتنتج قوة شد أعلى من 260 ميجا باسكال. يؤكد التحليل الطيفي من كل دفعة صب أن محتوى الحديد يظل أقل من 0.5 بالمائة، مما يمنع تكوين أطوار بين معدنية هشة يمكن أن تؤثر على الليونة في ظل التحميل الحراري الدوري.

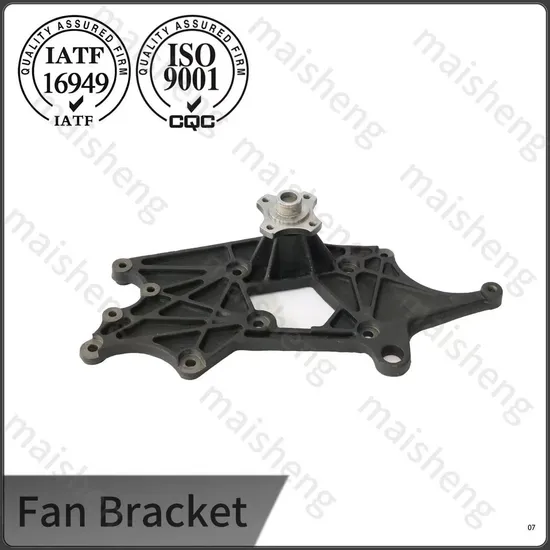

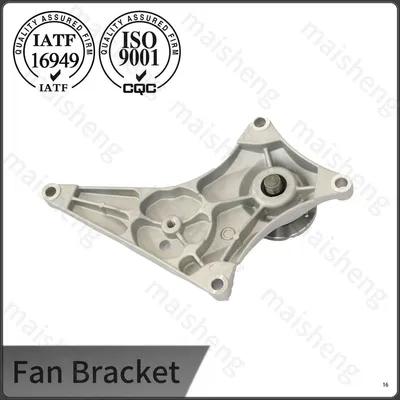

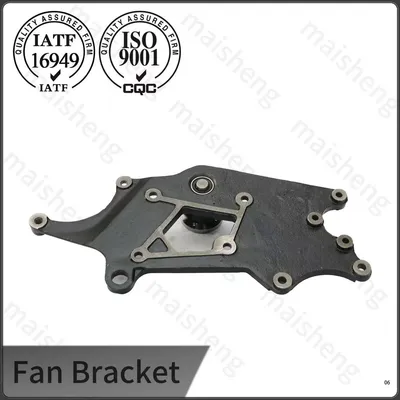

المزيد من قوالب دعامة مروحة المركبات الخفيفة

دقة التصنيع والتحكم في التوازن

بعد المعالجة الحرارية والسفع بالخردق، يتم وضع الدعامة على مركز تصنيع CNC رباعي المحاور حيث يتم إكمال تجويف المحمل وأوجه التثبيت وفتحات الوتد في مشبك واحد. يتم الاحتفاظ بتسامح قطر التجويف داخل H7، بينما يتم الحفاظ على المحورية بين طيار المروحة ووجه تثبيت المحرك عند 0.05 ملم أو أفضل. تقوم محطة توازن ديناميكي مخصصة بعد ذلك بقياس المجموعة باستخدام شياق يحاكي المروحة والقابض، لتصحيح أي خلل في التوازن أقل من 2 جرام-ملم عن طريق طحن المواد من منصات مخصصة. تحد هذه العملية من القوى الشعاعية المنقولة إلى محمل مضخة الماء، مما يساهم في تقليل الضوضاء وإطالة عمر المحمل عبر نطاق سرعة المحرك.

اختبار التحمل والبيانات الميدانية

يتم تثبيت شريحة التحقق من الإنتاج على وحدة تبريد مُجهزة بالكامل وتخضع لدورة درجة حرارة متدرجة من 20 إلى 110 درجة مئوية تحت الصفر بينما تعمل المروحة بسرعة 3000 دورة في الدقيقة لمدة 800 ساعة. تتم مراقبة فقدان التحميل المسبق كل 100 ساعة ويجب أن يظل أقل من 0.02 ملم حتى يمر. بالإضافة إلى ذلك، يقوم اختبار بحث الرنين بمسح الدعامة من 20 هرتز إلى 250 هرتز للتأكد من أن ترددها الطبيعي يقع خارج نطاق تردد إطلاق المحرك. تظهر البيانات الواقعية التي تم جمعها من أساطيل سيارات الأجرة العاملة في المناخات الاستوائية أن متوسط ​​عمر خدمة الدعامة يتجاوز 300000 كيلومتر، مع عدم وجود حالات مسجلة للتشقق الهيكلي أو فك البراغي.

قدرة المنشأة وتوثيق الجودة

يتم التصنيع داخل مصنع معتمد وفقًا لمعايير IATF 16949 والذي أنتج مكونات ألومنيوم دقيقة لسلاسل توريد السيارات العالمية لأكثر من عقدين من الزمن. يتم التحقق من السبائك الواردة من خلال قياس الطيف الضوئي للانبعاث، ولا يتم إطلاق إلا المواد ذات التحليل الكيميائي المعتمد من أجل الذوبان. أثناء التصنيع، تتتبع مخططات التحكم في العملية الإحصائية حجم التجويف واستواءه، مع فرض حد Cpk يبلغ 1.33 على جميع الخصائص المهمة. يتم أرشفة تقرير الفحص النهائي الذي يتضمن تخطيط الأبعاد وقياس الصلابة والتوازن برقم الدفعة، مما يوفر إمكانية التتبع الكامل من المواد الخام إلى الجزء النهائي. بالنسبة لمشاريع تطوير OEM، يتم تجميع وثائق PPAP من المستوى 3 كتسليم قياسي.

التعليمات

1. ما هي المواد الشائعة لأقواس مروحة المركبات الخفيفة؟

ج: هناك مادتان رئيسيتان: الألومنيوم المصبوب والحديد الزهر. دعامات الألمنيوم المصبوبة خفيفة الوزن، مع تبديد جيد للحرارة وحمولة منخفضة، ومناسبة لسيارات الركاب والشاحنات الخفيفة. تتميز الأقواس المصنوعة من الحديد الزهر بالصلابة العالية، ومقاومة الصدمات القوية وعدم التشوه، وهي مثالية للشاحنات الخفيفة والمركبات ذات التشغيل المتكرر عالي التحميل.

2. ما هي مادة حامل المروحة الأكثر متانة للمركبات الخفيفة؟

ج: بالنسبة للمركبات الحضرية ذات الأحمال الخفيفة اليومية، فإن أقواس الألومنيوم المصبوبة عالية الدقة كافية وأكثر توفيرًا للطاقة. بالنسبة للمركبات الخفيفة التي تعمل غالبًا بحمولة كاملة، والتسلق والقيادة لمسافات طويلة، تكون الأقواس المصنوعة من الحديد الزهر أكثر متانة. إنها مقاومة لتعب الاهتزاز على المدى الطويل ولن تفقد أو تتشوه، مع استقرار تشغيلي أعلى.

3. ما هي ممارسة التثبيت التي تساعد على تجنب تآكل المحمل المبكر في حامل المروحة المصنوع من الألومنيوم؟

ج: قبل ربط مسامير التثبيت، قم بمحاذاة الدعامة مع مسامير وتد الغطاء الأمامي للمحرك وتأكد من أن أسطح التزاوج خالية من مادة الحشية القديمة أو التآكل. قم بربط أدوات التثبيت في تسلسل متقاطع إلى قيمة عزم الدوران المحددة من قبل الشركة المصنعة للمحرك، وعادةً ما تكون 20-25 نيوتن متر لمسامير M8. بعد تركيب مجموعة المروحة والقابض، قم بتدوير المروحة يدويًا للتأكد من أنها تدور بحرية دون أي تدخل. أعد فحص عزم دوران المسمار بعد أول 500 كيلومتر من القيادة للتعويض عن أي تسوية أولية عند واجهات التلامس.
